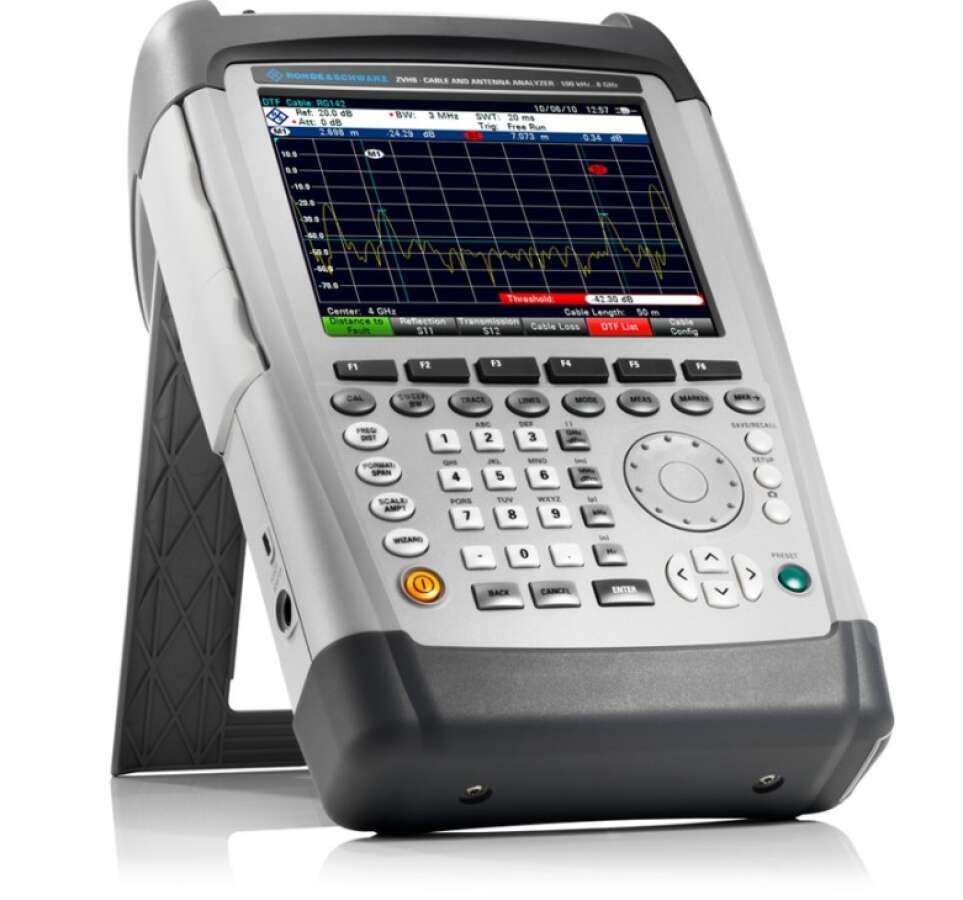

Анализатор кабелей и антенн Rohde & Schwarz ZVH4 – это портативный прибор, предназначенный для диагностики и тестирования радиочастотных трактов, антенн и фидерных линий. Благодаря широкому диапазону рабочих частот от 100 кГц до 3,6 ГГц он подходит для различных задач в сфере телекоммуникаций, радиочастотных измерений и обслуживания базовых станций. Высокая точность анализа обеспечивается минимальным уровнем гармонических искажений, который составляет -40 дБн/Гц, а также малым фазовым шумом на уровне -105 дБн/Гц, что позволяет работать даже с низкоуровневыми сигналами, сохраняя их спектральную чистоту.
Максимальный измеряемый уровень сигнала достигает +33 дБм, что делает ZVH4 универсальным инструментом для работы как с слабыми, так и с мощными источниками сигнала. Встроенный опорный генератор с точностью ±1×10⁻⁶ гарантирует стабильность измерений, что особенно важно при тестировании кабельных трасс и антенн в полевых условиях. Прибор оснащен цветным ЖК-дисплеем с диагональю 6,5 дюйма и разрешением 640×480 пикселей, обеспечивая удобный интерфейс для отображения измерительных данных.
Интерфейсы USB и LAN позволяют оперативно передавать данные, а также интегрировать прибор в автоматизированные системы мониторинга и диагностики. Одним из главных преимуществ ZVH4 является его мобильность — устройство работает от сменного литий-ионного аккумулятора, что делает его удобным для использования в полевых условиях без необходимости постоянного подключения к сети.
Компактность, надежность и высокоточные характеристики делают Rohde & Schwarz ZVH4 отличным решением для специалистов, занимающихся обслуживанием и наладкой радиочастотного оборудования, а также инженеров, работающих с антенными системами и кабельными линиями.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор кабелей и антенн |
|
Номер записи в ГосРеестре СИ
|
47070-11 |
|
Мин. частота (кГц)
|
100 |
|
Макс. частота (ГГц)
|
3,6 |
|
Выходная мощность
|
0 ... -40 дБмВт |
|
Коэффициент направленности
|
> 43 дБ (номинально) |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
6,5" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Тип дисплея
|
Цветной ЖК |
|
Разрешение дисплея
|
640 х 480 |
|
Гарантия, (мес)
|
1 |
- ZVH-K1 Анализ спектра
- ZVH-K9 Измеритель мощности (поддержка датчиков мощности)
- ZVH-14 Режим спектрограммы («водопад»)
- ZVH-K19 Измерение канальной мощности
- ZVH-K29 Импульсные измерения с датчиком мощности (необходимы датчики R&S®NRP-Z81/-Z85/-Z86 с адаптером NRP-Z4)
- ZVH-K39 Измерения параметров передачи в режиме кабельного и антенного анализа
- ZVH-K40 Дистанционное управление через LAN или USB-интерфейсы
- ZVH-K42 Векторный анализ цепей
- ZVH-K45 Векторный вольтметр
| Диапазон частот | От 100 кГц до 3,6 ГГц |
| Выходная мощность (порт 1, порт 2) | от 0 дБмВт до - 40 дБмВт (номинал), шаг 1 дБ |
| Максимально допустимый уровень паразитного сигнала на входе | +17 дБмВт (номинал) |
| Число точек | 631 |
| Измерения расстояния до места повреждения (DTF — Distance-to-fault) | |
| Режимы отображения | Обратные потери (дБ), КСВН |
| Разрешение в метрах | (1,58 * коэффициент замедления/полоса обзора) |
| Отображаемый диапазон измерения расстояния | от 3 м до 1500 м |
| Измерения параметров отражения | |
| Направленность | от 100 кГц до 3 ГГц (номинал) > 43 дБ (номинал) |
| от 3 ГГц до 3,6 ГГц > 37 дБ (номинал) | |
| от 3,6 ГГц до 6 ГГц | |
| От 6 ГГц до 8 ГГц | |
| Режимы отображения | Обратные потери (дБ), КСВН, потери в кабеле при однопортовом измерении |
| Измерения параметров передачи (R&S®ZVH-K39) | |
| Динамический диапазон (S21) | от 100 кГц до 300 кГц > 50 дБ (номинал) |
| от 300 кГц до 2,5 ГГц > 80 дБ, тип. 100 дБ | |
| от 2,5 ГГц до 3,6 ГГц > 70 дБ, тип. 90 дБ | |
| от 3,6 ГГц до 6 ГГц | |
| От 6 ГГц до 8 ГГц | |
| Режимы отображения | амплитуда в дБ (потери, усиление) |
| Источник питания постоянного тока (пост. смещение, порт 1 и порт 2) | |
| Диапазон напряжений | внутренний источник напряжения |
| Максимальное напряжение | внешний источник напряжения |
| Общие данные | |
| Время работы от батареи | R&S®HA-Z204, 4,5 А*ч |
| R&S®HA-Z206, 6,75 А*ч | |
| Размеры | 194×300×69 мм |
| Масса | 3 кг |
