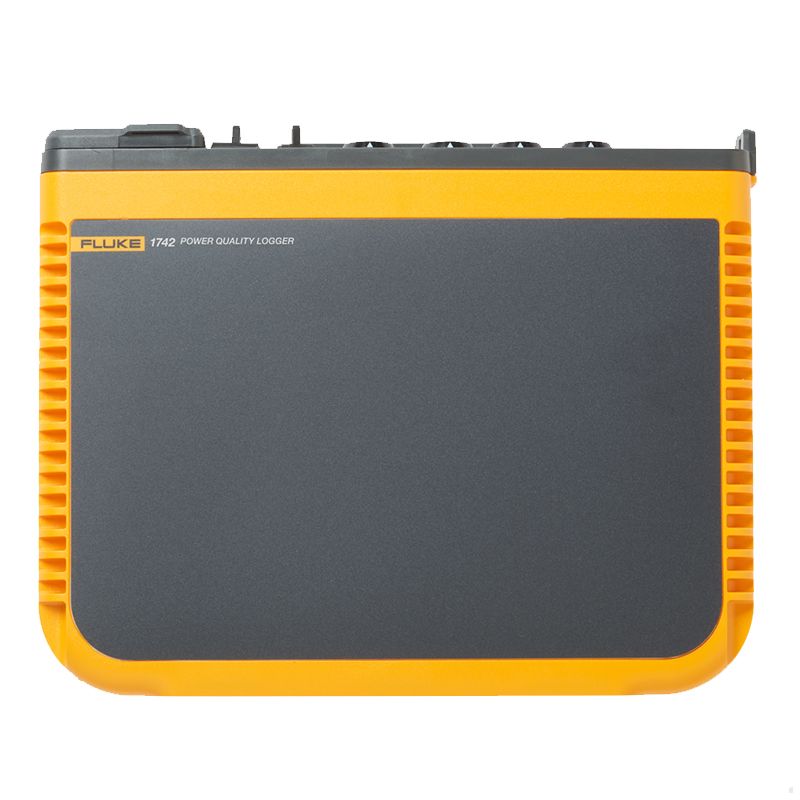

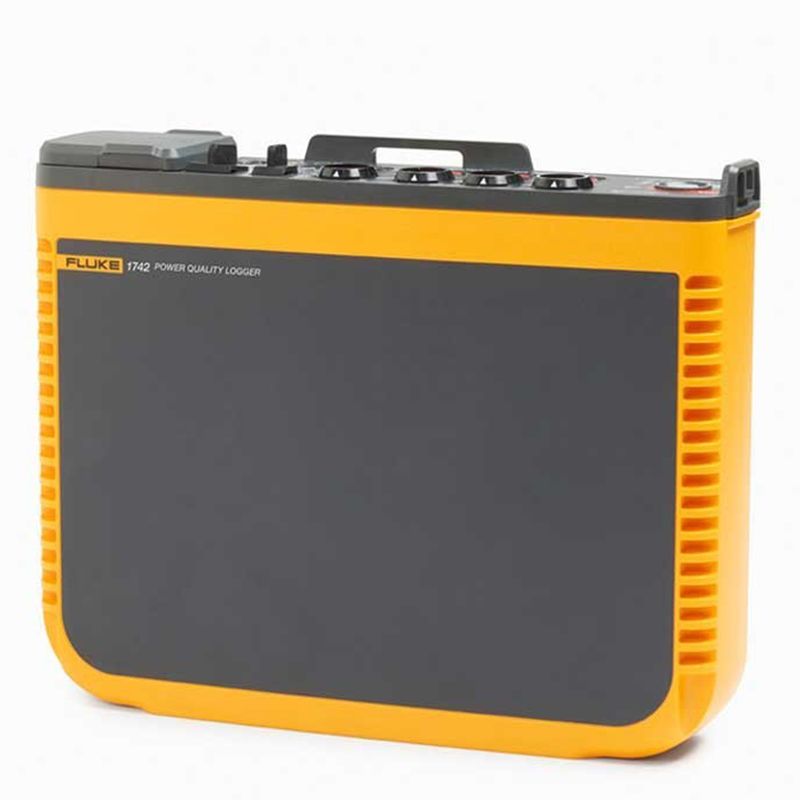

Анализатор качества электроэнергии Fluke 1742/30/INTL представляет собой инструмент высочайшего класса, созданный для обеспечения точности и надежности в измерениях электрических параметров. Это устройство, спроектированное с учетом потребностей профессионалов в области электроэнергетики, является незаменимым помощником в диагностике и анализе электросетей.
Основой работы Fluke 1742/30/INTL является его способность к точному измерению основных характеристик электросети, таких как напряжение, ток, мощность и частота. Эти данные критически важны для обеспечения стабильности и эффективности работы электрических систем. Благодаря высокому разрешению и точности измерений, анализатор позволяет не только отслеживать текущее состояние сети, но и выявлять потенциальные проблемы до того, как они приведут к серьезным последствиям.
Прочный корпус Fluke 1742/30/INTL обеспечивает его долговечность и надежность даже в самых сложных условиях эксплуатации. Устройство спроектировано таким образом, чтобы выдерживать воздействие пыли, влаги и механических ударов, что делает его идеальным инструментом для использования как в полевых условиях, так и в строгих лабораторных средах.
Интерфейс Fluke 1742/30/INTL максимально удобен и понятен для пользователя, что позволяет специалистам быстро освоить работу с прибором и эффективно использовать его возможности. Яркий дисплей с высоким разрешением делает процесс чтения данных простым и наглядным, что существенно ускоряет процесс анализа и принятия решений.
Одной из ключевых функций анализатора является его способность к автоматическому распознаванию и регистрации событий, связанных с качеством электроэнергии. Это позволяет оперативно реагировать на любые изменения в сети и предотвращать возможные сбои и аварии.
Fluke 1742/30/INTL — это не просто измерительный прибор, а комплексное решение для обеспечения качества и надежности электроснабжения. Он сочетает в себе передовые технологии, точность измерений и удобство использования, что делает его незаменимым инструментом для любого специалиста, стремящегося к созданию безопасных и эффективных электрических систем. Этот анализатор является гарантом стабильности и развития современной электроэнергетической инфраструктуры.
- Анализатор качества электроэнергии Fluke 1742/30/INTL
- Гибкий токоизмерительный датчик: нет/исполнение B
- Накопитель USB
- Кабель USB
- Кабель для измерения напряжения 3PHVL-1730 (3 фазы + нейтраль)
- Комплект измерительных проводов, красный/черный, 0,18 м
- Комплект измерительных проводов, красный/черный, 1,5 м
- Зажимы типа «крокодил» 4 шт.
- Мягкий чехол 173x/174x
- Набор кабельных маркеров
- Магнитные щупы MP1-3R/1B-Magnet Probe, 1 комплект (3 красных, 1 черный): опция
- Комплект держателей 174x: опция
Точность | ||||
Параметр | Диапазон | Максимальное разрешение | Собственная точность при стандартных условиях (% от показания + % от диапазона) | |
Напряжение | 1000 В | 0,1 В | ±0,1 % от номинального напряжения 1, 2 | |
Ток: прямой ввод | i17xx-flex 1500IP 24 дюйма 1500 А | 150А | 0,01 А (мин. 1,5 А) 3 | ±(1 % + 0,02 %) |
1500 А | 0,1 А | |||
i17xx-flex 3000IP 24 дюйма 3000 А | 300 А | 0,01 А (мин. 3,0 A) 3 | ±(1 % + 0,03 %) | |
3000 А | 0,1 А | |||
i17xx-flex 6000IP 36 дюймов 6000 А | 600 А | 0,01 А (мин. 6,0 A) 3 | ±(1,5 % + 0,03 %) | |
6000А | 0,1 А | |||
Клещи i40s-EL | 4 A | 1 мА | ±(0,7 % + 0,02 %) | |
20 А | 10 мА | |||
Частота | от 42,5 до 69 Гц | 0,01 В | ± (0,1 %) 2 | |
Вспомогательный вход | ±10 В постоянного тока | 0,1 мВ | ±(0,2 % + 0,02 %) | |
Мин./макс. напряжение | 1000 В | 0,1 В | ±0,2 % от номинального входного напряжения 1 | |
Ток мин./макс. | Зависит от принадлежности | Зависит от принадлежности | ±(5 % + 0,2 %) | |
THD напряжения | 1000 % | 0,10 % | ±2,5 % | |
THD тока | 1000 % | 0,10 % | ±2,5 % | |
Гармоники напряжения со 2-й по 50-ую | 1000 В | 0,1 В | ≥1 В: ±5 % показаний | |
< 1 В: ±0,05 В | ||||
Гармоники тока со 2-й по 50-ую | Зависит от принадлежности | Зависит от принадлежности | ≥3 % диапазона тока: ±5 % показаний | |
<3 % диапазона тока: ±0,15 % показаний | ||||
Фликер P LT , P ST | от 0 до 20 | 0,01 | 5 % | |
Точность датчиков тока | ||||
Параметр | Величина влияния | iFlex1500IP-24 | iFlex3000IP-24 | iFlex6000IP-36 |
150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | ||
Активная мощность P | PF ≥ 0,99 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % |
Активная энергия E a | ||||
Полная мощность S | 0 ≤ PF ≤ 1 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % |
Полная энергия E ap | ||||
Реактивная мощность Q | 0 ≤ PF ≤ 1 | 2,5 % от измеренной полной мощности | ||
Реактивная энергия E r | ||||
Коэффициент мощности PF | - | ±0,025 | ||
Коэффициент сдвига | ||||
Коэффициент мощности DPF/cosΦ | ||||
Дополнительная неопределенность в % от диапазона | В P-N >250 В | 0,015 % | 0,023 % | 0,023 % |
Электрические характеристики | ||||
Питание | ||||
Диапазон напряжения | от 100 В до 500 В с использованием защищенного гнездового входа при питании от цепи измерения | |||
от 100 до 240 В при использовании адаптера MA-C8 и стандартного шнура питания (IEC 60320 C7) | ||||
Потребляемая мощность | Максимум 50 ВА (макс. 15 ВА при подаче питания через адаптер MA-C8) | |||
КПД | ≥ 68,2 % (в соответствии с правилами энергосбережения) | |||
Макс. потребление без нагрузки | < 0,3 Вт только при питании через ввод IEC 60320 | |||
Частота питающей сети | 50/60 Гц ± 15 % | |||
Батарея | Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем | |||
Время работы от аккумулятора | 4 часа в стандартном режиме | |||
Время зарядки | < 6 часов | |||
Сбор данных | ||||
Разрешение | 16-битная синхронная выборка | |||
Частота получения данных | 10,24 кГц на 50/60 Гц, синхронизируется с частотой сети | |||
Частота входного сигнала | 50/60 Гц (от 42,5 до 69 Гц) | |||
Типы цепей | 1- Φ, 1- Φ IT, расщепленная фаза, 3- Φ дельта, 3- Φ Y, 3- Φ Y IT, 3- Φ Y сбалансированная, 3- Φ схема Арона/Блонделя (2-элементная дельта), 3- Φ дельта с разомкнутым контактом, только ток (анализ нагрузок) | |||
Хранение данных | Внутренняя флэш-память (не заменяемая пользователем) | |||
Объем памяти | Обычно 20 сеансов регистрации продолжительностью 4 недели с 1-минутным интервалом и 500 событий | |||
Базовый интервал | ||||
Измеряемые параметры | Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, мощность основной гармоники, DPF, энергия | |||
Интервал усреднения | По выбору пользователя: 1 сек, 5 сек, 10 сек, 30 сек, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин | |||
Мин./макс. значения времени усреднения | Напряжение, ток: RMS за период обновляется через каждый полупериод (URMS1/2 согласно IEC61000-4-30 Aux, питание: 200 мс) | |||
Интервал потребления (режим измерителя энергии) | ||||
Измеряемые параметры | Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии | |||
Интервал | По выбору пользователя: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл | |||
Измерение качества электроэнергии | ||||
Измеряемый параметр | Напряжение, частота, разбаланс, гармоники напряжения, THD В, ток, гармоники, THD А, искажение потребляемого тока (TDD),интергармоники напряжения, TID В, интергармоники тока, TID А, фликер, посторонние сигналы в питающей сети, отрицательное/положительное отклонение | |||
Интервал усреднения |
10 мин для всех параметров 2 часа (длительный фликер PLT) 150/180 периодов (3 сек) для гармоник (требуется лицензия на ПО IEEE519/REPORT) |
|||
Отдельные гармоники |
От 2-й до 50-й гармоники Группировка согласно IEC 61000-4-7 настраивается |
