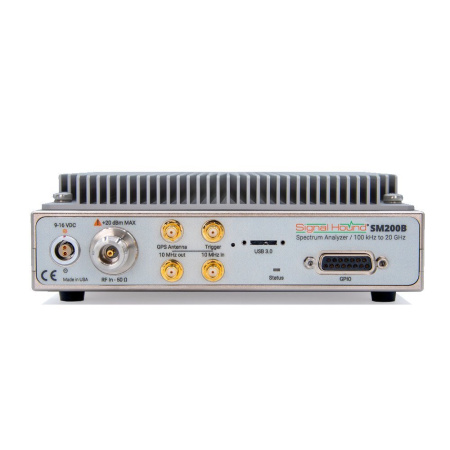

Signal Hound SM200B – высокопроизводительный анализатор спектра и измерительный приёмник. При рабочем диапазоне частот от 100 кГц до 20 ГГц анализатор обладает мгновенной полосой захвата 160 МГц и динамическим диапазоном 110 дБ. Позволяет производить непрерывное свипирование диапазона со скоростью 1 ТГц/с при разрешающей полосе RBW 30 кГц (с использованием окна Наталла).
Низкий собственный фазовый шум вносит менее 0,1 % ошибки при измерениях вектора ошибки.
Обработка сигналов разделена между высокопроизводительной ППВМ фирмы Altera и внешним ПК с процессором Intel Core i7. Анализатор спектра Signal Hound SM200B легко настраивается для подключения к автоматической системе мониторинга или тестового оборудования с помощью функций программного интерфейса приложения (API). Помимо этого, API позволяет внедрять свои алгоритмы цифровой обработки сигнала при работе с потоком данных квадратур I/Q.
Системные требования: Четырёхъядерный процессор Intel i7 третьего поколения или новее, один порт USB 3.0. Примечание: запись потока данных квадратур I/Q с полосами более 8 МГц требует носитель информации (жёсткий диск ПК) со скоростью записи 250 Мбайт/с (SSD, RAID-0 или RAID-5).- USB-анализатор спектра реального времени (полоса частот анализа от 5 кГц до 160 МГц);
- полоса частот анализа сигналов с векторной модуляцией от 5 кГц до 40 МГц.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
84252-21 |
|
Мин. частота (кГц)
|
100 |
|
Макс. частота (ГГц)
|
20 |
|
Фазовый шум
|
-132 дБн/Гц |
|
Максимальный измеряемый уровень
|
+10 дБм |
|
Опорный генератор
|
±1×10⁻⁸ |
|
Интерфейс
|
USB |
|
Питание
|
От порта USB |
|
Гарантия, (мес)
|
12 |
| Диапазон частот анализатора спектра | 100 кГц...20 ГГц |
| Стабильность встроенного источника частоты | ±5E-9 |
| Частота оцифровки | 5 кГц...160 МГц |
| Полосы пропускания анализатора спектра (RBW) | 0,1 Гц...10 МГц |
| Скорость сканирования | 1 TГц/с |
| Отображаемый средний уровень шумов (DANL), дБм: | |
| Диапазон частот | DANL |
| 100 кГц - 700 МГц | -156 |
| 700 МГц – 2,7 ГГц | -161 |
| 2,7 ГГц – 4,5 ГГц | -158 |
| 4,5 ГГц - 8,2 ГГц | -155 |
| 8,2 ГГц - 15,2 ГГц | -156 |
| 15,2 ГГц - 20 ГГц | -149 |
| Точность отображения амплитуды сигнала | ± 2 дБ (100 кГц…6 ГГц),± 3 дБ (ГГц…20 ГГц) |
| Диапазон рабочих температур | 0...50 °С |
