ГОСРЕЕСТР
Артикул:
m-115062
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Спец. формы
Номер записи в ГосРеестре СИ
—
87947-23
Количество каналов
—
2
Мин. частота (кГц)
—
0.000000001
Все характеристики
42 560 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Особенности:
- 2 канала (два независимых выхода);
- Диапазон частот (синус): 1 мкГц – 10 МГц;
- Разрешение по частоте 1 мкГц;
- Разрядность ЦАП 14 бит; частота дискретизации 150 МГц; память 16 тысяч точек;
- Использование технологии EasyPulse для формирования импульсного или прямоугольного сигнала с низким уровнем джиттера;
- Использование прямого цифрового синтеза (DDS) для формирования сигналов произвольной формы;
- Внутренний опорный генератор: ±2,5*10-5 (опция: ±2×10-7 );
- Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум, постоянный уровень;
- Режим формирования сигнала произвольной формы до 6 МГц;
- Широкий набор встроенных сигналов произвольной формы: 196 видов;
- Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ;
- Режим: ГКЧ (свипирование), формирование пакета (Burst);
- Формирование выходного сигнала путем задания гармоник (16 макс.);
- Режим комбинирования формы выходных сигналов по двум каналам;
- Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
- Частотомер: 100 мГц - 200 МГц;
- Интерфейс USB и LAN (ДУ, программирование), опция GPIB;
- ПО для формирования сигналов СПФ (EasyWave);
- Цветной графический дисплей (диаг. 11 см, 480х272).
Документы
AKIP_3409E
381,7 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
87947-23 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.01 |
|
Опорный генератор
|
±2,5×10⁻⁵ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
2 мВ … 10 В пик-пик |
|
Питание
|
187-253 В |
|
Гарантия, (мес)
|
36 |

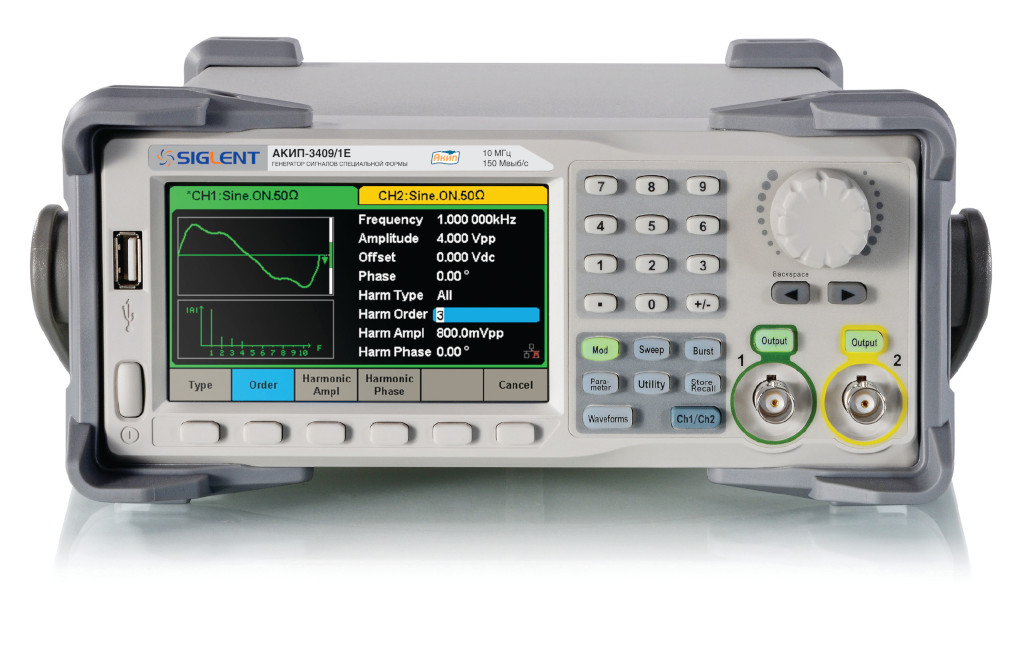

- Генератор АКИП-3409/1Е
- Шнур питания
- CD с ПО
- Кабель USB
- Руководство по эксплуатации
| Выходные параметры (КАН1/ КАН2) | |
| Частотный диапазон (для синуса) | 1 мкГц – 10 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ±2,5*10-5 (опция: ±2×10-7 ) |
| Выходной уровень (50 Ом) | 2 мВ - 10 Впик-пик (≤ 10 МГц) 2 мВ - 5 Впик-пик (> 10 МГц) |
| Погрешность установки уровня (форма синусоидальная, частота 10 кГц, постоянное смещение 0 В | ±(0,01·U+1·10-3 ), где U – установленный уровень напряжения (размах), В |
| Погрешность установки напряжения постоянного тока | ±(0,01·|UDC|+3·10-3 ), где UDC – установленное значение напряжения постоянного тока, В |
| Выходное сопротивление | 1 МОм/ 50 Ом (±0,5) |
| Синусоида | |
| Коэффициент гармоник | £ -55 дБн от 0 до 10 МГц (включительно), £ -45 дБн свыше 10 МГц до 30 МГц (включительно), £ -40 дБн свыше 30 МГц до 60 МГц. |
| КНИ (коэффициента нелинейных искажений) | £ 0,15 % (0 дБм, 10 Гц – 20 кГц) |
| Негармонические составляющие | £-65 дБн от 0 до 10 МГц (включительно), £-55 дБн от 10 до 30 МГц (включительно), £-40 дБн от 30 до 60 МГц |
| Неравномерность АЧХ (синусоидальная форма, относительно 10 кГц, при выходном напряжении ≥ 0,5 Вп-п, на нагрузке 50 Ом) | ±0,3 |
| Прямоугольник | |
| Частотный диапазон | 1 мкГц – 10 МГц |
| Фронт/срез | ≤ 4,2 нс (10% ~ 90%, 1 Впп, 50 Ом) ≤ 3,8 нс (10% ~ 90%, 2,5 Впп, 50 Ом) |
| Выброс | < 3% (100 кГц, 1 Впп, 50 Ом) |
| Перестраиваемая скважность | 0,001 – 99,999% |
| Джиттер (скз) | ≤ 300 пс |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц – 500 кГц |
| Нелинейность | <1% |
| Перестраиваемая скважность | 0,0 – 100,0% |
| Импульс | |
| Диапазон частот | 1 мкГц – 12,5 МГц |
| Длительность импульса | От 32,6 нс |
| Погрешность установки длительности | ±(0,01% + 1 нс) |
| Фронт/срез | 16,8 нс – 22,4 с |
| Диапазон изменения скважности | 0,001% - 99,999% |
| Выброс | ≤ 3% |
| Джиттер (скз) | ≤ 300 пс |
| Шум произвольная форма (СПФ) | |
| Полоса частот | 60 МГц (- 3 дБ) |
| Диапазон частот | 1 мкГц – 6 МГц |
| Длина памяти | 16.000 точек |
| Разрешение ЦАП | 14 бит |
| Частота дискретизации | 150 МГц |
| Джиттер (скз) | 6,7 нс |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
| Частота несущей | 2 мГц – 60 МГц (в зависимости от модели) |
| Виды запуска | По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу) |
| Нач./конеч. фаза | 0° - +360° |
| Период повторения | 1 мкс – 1000 с ± 1% |
| Источник строб-импульса | Внешний, внутренний |
| Источник синхронизации | Внешний, внутренний, ручной |
| АМ, ЧМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 20 кГц) |
| Коэффициент АМ | 0 - 120 % (АМ) |
| ФМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 20 кГц) |
| Диапазон установки девиации фазы | 0º - 360,0º |
| ЧМН, АМН | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %, частота 1 мГц – 50 кГц) |
| ШИМ | |
| Диапазон частот | 1 мГц – 1 МГц |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| ГКЧ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Время качания | 1 мс - 500 с |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возрастание или убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Частотомер | |
| Частотный диапазон | 100 мГц - 200 МГц |
| Измерения | Частота, период, +/- длительность, скважность |
| Вход | 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл |
| Чувствительность | 100 мВскз (< 100 МГц), 200 мВcкз (100 - 200 МГц) |
| Параметры дополнительных входов/выходов | |
| Вход/выход внешнего опорного сигнала | 10 МГц; входной уровень: 1,4 – 3,3 Впик-пик; |
| Вход внешней синхронизации | Входной уровень: КМОП; время отклика: ≤ 600 нс; входное сопротивление: 100 кОм |
| Выход сигнала синхронизации | Входной уровень: КМОП; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц |
| Выход SYNC | Входной уровень: TTL; длительность импульса: > 500 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц |
| Вход внешней модуляции | глубина модуляции (100 %) 11 – 13 В; сопротивление 10 кОм |
| Общие данные | |
| ЖК-дисплей | Цветной графический, диагональ 11 см, разрешение: 480х272 |
| Напряжение питания | 220 В (± 15 %), 50 / 60 Гц |
| Габаритные размеры | 107 × 260 × 296 мм |
| Масса | 3,43 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
