Артикул:
m-115911
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Спец. формы
Количество каналов
—
2
Мин. частота (кГц)
—
0.000000001
Макс. частота (ГГц)
—
0.12
Все характеристики
63 990 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

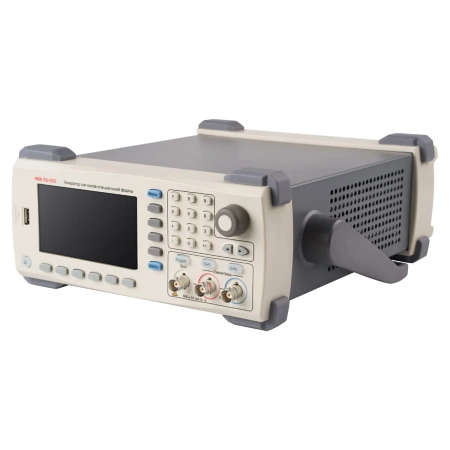

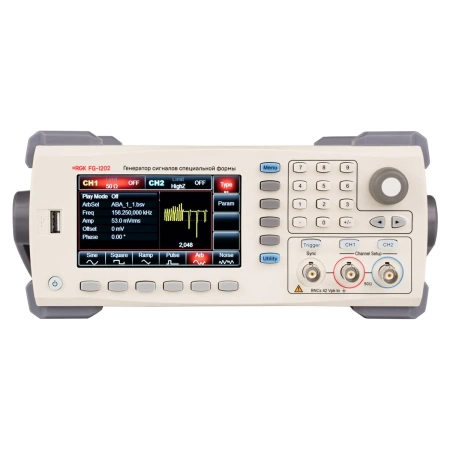

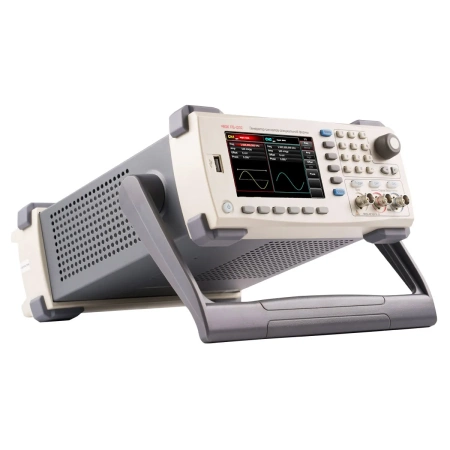

Генератор сигналов специальной формы RGK FG-1202 является экономичным, высокопроизводительным, многофункциональным двухканальным генератором сигналов. Устройство может генерировать точные, стабильные, чистые выходные сигналы с низким уровнем искажений, а также может обеспечить генерацию высокочастотных импульсов формы, близкой к идеальной прямоугольной.
Удобный интерфейс генератора, превосходные технические показатели и интуитивно понятный графический интерфейс помогают пользователям быстро выполнять задачи и повышать эффективность работы.
Генератор сигналов специальной формы RGK FG-1202 является высокопроизводительным и многофункциональным прибором, использующем технологию прямого цифрового синтеза (DDS) для получения точных и стабильных сигналов
Особенности:
- два независимых выходных канала;
- частота дискретизации 1,28 ГВыб/с и ЦАП с разрешением 16 бит;
- выходной синусоидальный сигнал до 120 МГц, полнодиапазонное разрешение 1 мкГц;
- прямоугольные и импульсные сигналы с частотой следования до 30 МГц, минимальное время нарастания/спада достигает 11 нс, время нарастания/спада, а также коэффициент заполнения регулируются пользователем;
- поддержка 18 выражений функций, максимальная длина: 160 символов;
- сохранение сигналов произвольной формы от 8 до 16 миллион точек, 200 групп, энергонезависимое хранение сигналов;
- объем памяти до 20 МБ (.bsv или .csv);
- широкий выбор типов модуляции: AM, ЧM, ФM, АМн, ЧМн, ФМн, BPSK, QPSK, OSK, SUM, DSBAM, QAM, ШИМ;
- поддержка режима качания частоты и пакетного вывода;
- каждый из 2 каналов поддерживает независимо или одновременно: внутренняя/внешняя модуляция, внутренний/внешний/ручной запуск;
- 4,3-дюймовый цветной TFT-дисплей с высоким разрешением;
- интерфейсы: USB, LAN, вход/выход внешнего опорного генератора частоты 10 МГц;
- удобный многофункциональный поворотный регулятор и цифровая клавиатура.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.12 |
|
Фазовый шум
|
-125 дБн/Гц |
|
Опорный генератор
|
±5×10-7 |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |

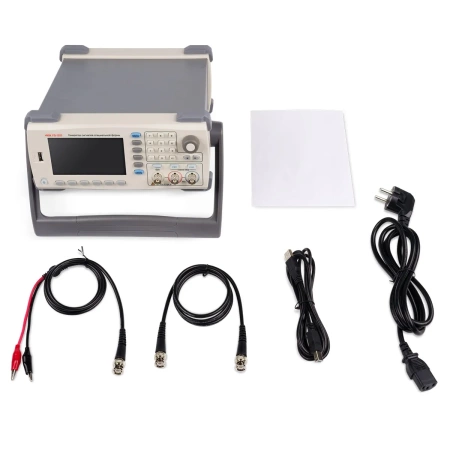

- Генератор сигналов специальной формы RGK FG-1202
- Соединительный кабель с разъемом BNC и зажимами крокодил
- Кабель питания

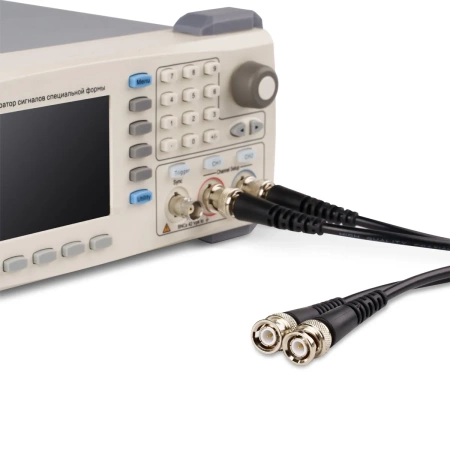

- Соединительный кабель с разъемами BNC - BNC
- USB-кабель
| Количество каналов | 2 (независимые) |
| Максимальная рабочая частота | 120 МГц |
| Частота дискретизации | до 320 Мвыб/с |
| Форма генерируемого сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток |
| Рабочие режимы | выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте) |
| Поддерживаемые типы модуляций | амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM) |
| Характеристики выходного сигнала | |
| Размах по амплитуде |
≤20 МГц: от 1 мВ до 10 В (50 Ом) ≤60 МГц: от 1 мВ до 5 В (50 Ом) ≤120 МГц: от 1 мВ до 2 В (50 Ом) |
|
(высокоомная нагрузка) ≤20 МГц: от 2 мВ до 20 В (50 Ом) ≤60 МГц: от 2 мВ до 10 В (50 Ом) ≤120 МГц: от 2 мВ до 4 В (50 Ом) |
|
| Погрешность установки амплитуды | ± (1% от установленного значения + 1 мВ) |
|
Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом) |
до 10 МГц: ± 0,1 дБ от 10 МГц до 60 МГц: ± 0,2 дБ |
| Характеристики выходного сигнала | |
| Сопротивление | 50 Ом |
| Изоляция | максимальное значение напряжения 42 В относительно земли |
| Защита | канальная защита |
| Частотомер | |
| Уровень входного сигнала | совместимый с ТТЛ |
| Диапазон частот входного сигнала | от 100 мГц до 200 МГц |
| Относительная погрешность измерения частоты | ± 51 · 10-6 |
| Разрешение | 6 разрядов |
| Тип связи | по постоянному току |
| Дисплей | |
| Дисплей | TFT ЖК-дисплей диагональю 4,3 дюйма |
| Разрешение дисплея | 480 x 272 пикселей |
| Питание | |
| Напряжение питания | переменное 100-240 В, 45-440 Гц, CAT II |
| Энергопотребление | не более 50 Вт |
| Предохранитель | 250 В, 2 А |
| Условия эксплуатации | |
|
Диапазон температур: - рабочая - хранения и транспортировки |
от -10 до +40 °C от -20 до +60 °C |
|
Относительная влажность: - при температуре не выше 35 °C - при температуре от 35 °C до 40 °C |
не более 90% не более 60% |
|
Высота над уровнем моря: - рабочая - хранения и транспортировки |
до 2000 м не более 15000 м |
| Массо-габаритные характеристики | |
| Габаритные размеры | 318 x 265 x 110 мм |
| Масса | 3,1 кг |
