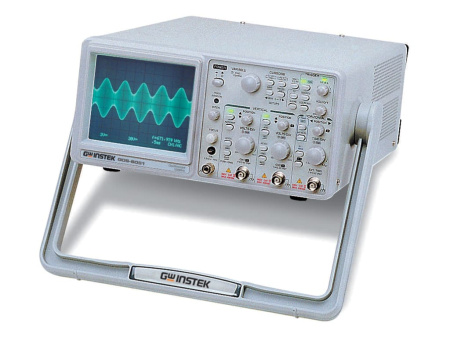

Осциллограф GW Instek GOS-6051 – это аналоговый прибор, позволяющий визуально отобразить основные характеристики электрического сигнала, а также увидеть график его функции. Это позволяет визуально обнаружить неправильную работу устройств, выявить искажения сигнала, определить помехи и паразитные сигналы.
Для отображения получаемого сигнала используется экранная графика. Возможна одновременная индикация основной развертки электрического сигнала и растянутой. Растяжка развертки выполняется с кратностью 5х, 10х, 20х, что обеспечивает большее удобство для специалиста при выполнении измерений. Предусмотрена дополнительная индикация с помощью светодиодов и звука.
Предусмотрена память с 10 ячейками, в которые записываются текущие управления осциллографа. Они дают возможность специалисту быстро приступить к тестированию работоспособности электронного оборудования, не тратя времени на приведение устройства в рабочее состояние, что важно при работе с однотипным оборудованием.
Предусмотрена возможность построчной и покадровой ТВ-синхронизации. Осциллограф GW Instek GOS-6051 самостоятельно выбирает источник синхросигнала с возможностью внешней синхронизации и установки фильтров синхронизации во время работы.
Предусмотрен режим развертки внешним сигналом для X-Y входа, а также модуляция яркости луча для Z. Есть дополнительный выход канала 1.
Экран размером 8 на 10 делений отображает график с точностью одного деления 10 мм. Установлены маркеры на 0, 10, 90 и 100 процентов для быстрого считывания показаний.
Особенности:
- Используется два канала с полосой пропускания 50 МГц.
- Частотный диапазон для работы - 50 Гц-50 МГц.
- Чувствительность – 2 деления.
- Полоса пропускания - 500 кГц.
- Коэффициент отклонения 1 мВ/деление – 20 В/деление.
- Разность фаз не более 3° в диапазоне от 0 до 50 кГц.
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
50 МГц |
|
Дисплей (отображение данных)
|
ЭЛТ |
|
Размеры дисплея
|
80x100 мм |
|
Питание
|
100-240 В |
- Осциллограф GOS-6051
- Шнур питания
- Пробник GTP-060A-4 2 шт
- Инструкция по эксплуатации
| Канал вертикального отклонения | |
| Полоса пропускания (-3 дБ) | 0 … 50 МГц (0 ... 7 МГц при 1 мВ/дел, 2 мВ/дел) |
| Коэффициент отклонения | 1 мВ/дел … 20 В/дел (шаг 1-2-5) |
| Погрешность установки |
± 3% (5 мВ/дел ... 20 В/дел) ± 5% (1 мВ/дел, 2 мВ/дел) |
| Регулировка | Плавное перекрытие в 2,5 раза |
| Время нарастания | ≤ 7 нс (≤ 50 нс при 1 мВ/дел, 2 мВ/дел) |
| Входной импеданс | 1 МОм/25 пФ |
| Максимальное входное напряжение | 400 В (DC + ACпик.) при ≤ 1 кГц |
| Режимы работы | Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,2 мкс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х5, х10, х20 |
| Погрешность установки |
±3% ±5% при растяжке х5, х10 ±8% при растяжке х20 |
| Регулировка | Плавное перекрытие в 2,5 раза |
| Минимальное значение | 100 нс/дел (10 нс/дел - 50 нс/дел - некалиброванные) |
| Синхронизация | |
| Режимы синхронизации | Автоколебательный, ждущий, ТВ (кадр, строка) |
| Источники синхронизации | Автовыбор, канал 1, канал 2, сеть, внешний |
| Фильтры синхронизации | Связь по переменному току, ФВЧ, ФНЧ |
| Внешняя синхронизация |
Макс. уровень: 400 В (DC + ACпик.) при ≤ 1 кГц Вх. импеданс: 1 МОм/25 пФ |
| Функция HOLD-OFF | Ручная регулировка стабильности запуска развертки |
| Курсорные измерения | |
| Функции | V, Т, 1/Т |
| Разрешение | 1/25 деления |
| Диапазон эффективных измерений | По вертикали ±3 дел., по горизонтали ±4 |
| Измерение частоты | |
| Частотный диапазон | 50 Гц … 50 МГц |
| Погрешность измерения | ±0,01% (0,05% в диапазоне частот от 50 Гц до 1 кГц) |
| Чувствительность | 2 дел (источник синхросигнала - кан1 или кан2) |
| X-Y вход | |
| Полоса пропускания | 0 ... 500 кГц (-3дБ) |
| Коэффициент отклонения | 1 мВ/дел ... 20 В/дел |
| Разность фаз X-Y | ≤ 3° в диапазоне 0 ... 50кГц |
| Z-вход | |
| Частотный диапазон | 0 ... 2 МГц |
| Чувствительность | 5 В (макс. до 30 В DC+AСпик. при ≤ 1 кГц) |
| Входное сопротивление | 47 кОм |
| ЭЛТ | |
| Экран | 8 x 10 дел. (1 дел.=10 мм), маркеры - 0%, 10%, 90, 100% |
| Напряжение ускорения | 10 кВ |
| Общие данные | |
| Напряжение питания | 100 В / 120 В / 230 В ± 10%, 50 / 60 Гц |
| Габаритные размеры | 275 x 130 x 370 мм |
| Масса | 7,2 кг |
