Артикул:
m-100681
Характеристики
Тип прибора
—
USB
Количество каналов
—
2
Полоса пропускания
—
20 МГц
Частота дискретизации
—
48 Мвыб/с
Интерфейс
—
USB
Все характеристики
12 530 руб.
/шт Достаточно
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

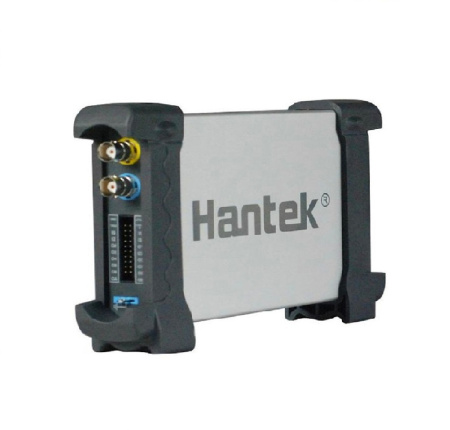

Осциллографы Hantek DSO-6022BL является совершенным инструментом для заводских испытаний, разработки и проектирования, операций, связанных с испытанием и устранением неполадок аналоговых схем, а также для обучения.
Особенности:
- Интерфейс USB 2.0, не требует внешнего питания.
- Подходит для использования с портативными компьютерами.
- Алюминиевый корпус.
- Размер (мм):205(длина) x 120(ширина) x 35(высота). Может быть расположен как горизонтально, так и вертикально. Занимает минимум площади стола.
- ОС: Windows XP ,VISTA, 7,8,10, Android (HSCOPE).
- Сохранение сигнала в следующие форматы: текстовый, jpg/bmp, MS excel/word file.
- К одному компьютеру можно подключать несколько устройств
Документы
|
Тип прибора
|
USB |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
20 МГц |
|
Частота дискретизации
|
48 Мвыб/с |
|
Интерфейс
|
USB |
|
Питание
|
5 В |
|
Гарантия, (мес)
|
12 |
- USB осциллограф Hantek DSO-6022BL
- Инструкция по эксплуатации
- Диск с ПО
- USB кабель
- Набор зажимов для перемычек 10 шт
- Соединительный кабель 2 шт
- Щупы для осциллографа 2 шт
| Характеристики USB осциллографа | |
| Полоса пропускания | 20 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | в одноканальном режиме 48 МВыб / с в двухканальном режиме 24 МВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | 35 В |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс / дел - 5000 с / дел |
| Размер буфера | 1 М |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Диапазон вертикального смещения | 20 мВ ~ 5 В / дел 200 мВ ~ 50 В / дел 2 В ~ 500 В / дел 20 В ~ 5 кВ / дел |
| Диапазон смещения | ± 4 дел |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока | ± 3 % |
| Математические функции | сложение, вычитание, умножение, деление |
| Вертикальная развёртка | 20 мВ / дел - 5 В / дел |
| Система синхронизации | |
| Режимы триггера | автоматический, нормальный, однократный |
| Тип триггера | по нарастающему фронту по спадающему фронту |
| Точность триггера | ± 4 дел |
| Чувствительность триггера | 0,02 дел |
| Источник триггера | CH1, CH2 |
| Система измерения | |
| Автоматические измерения | положительный выброс, отрицательный выброс, среднее значение цикла, среднеквадратичное значение цикла, период, частота, положительная ширина импульса, отрицательная ширина импульса, время нарастания (10% ~ 90%), время спада (10% ~ 90%), положительный коэффициент заполнения, отрицательный рабочий цикл |
| Логический анализатор | |
| Количество каналов | 16 |
| Пропускная способность | 10 МГц |
| Max импеданс | 1 МОм, 7.5 пФ |
| Max напряжение | 0 В - 5.5 В |
| Совместимый вход | TTL, LVTTL, CMOS |
| Глубина памяти | 1 М / CH |
| Общие характеристики | |
| Интерфейс передачи данных | USB 2.0 |
| Источник питания | не требуется внешнего источника питания, питается от USB |
| Программные возможности | Данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению Изменения будут отображаться на двух устройствах одновременно |
| Габариты | 200 мм х 100 мм х 35 мм |
| Вес нетто | 300 г |
Hantek - китайский производитель измерительного оборудования расположенный к городе Циндао.
