Артикул:
m-106929
Характеристики
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
100 МГц
Минимальная чувствительность
—
5 мВ/дел
Размеры дисплея
—
80x100 мм
Все характеристики
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

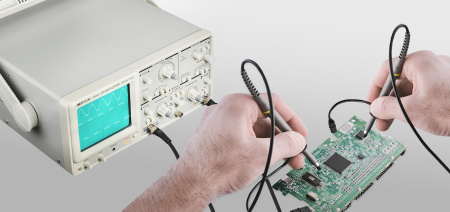

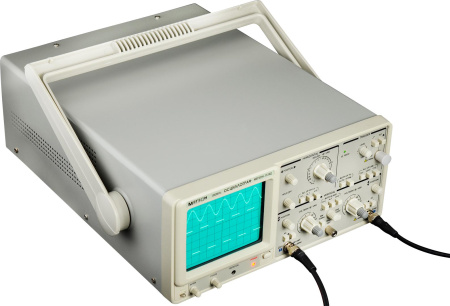

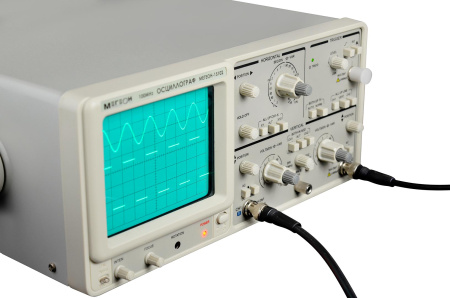

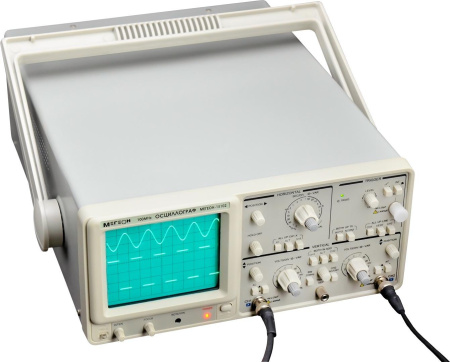

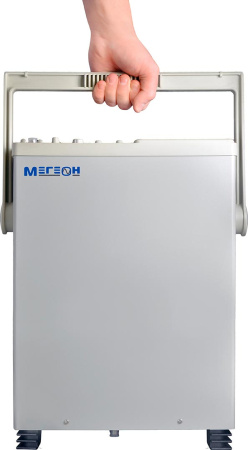

МЕГЕОН 15102 - это двухканальный универсальный аналоговый осциллограф с широкой полосой пропускания и высокой чувствительностью. Прибор имеет большой прямоугольный экран, на который нанесена масштабная сетка для удобства работы и современную электронно-лучевую трубку (ЭЛТ) с высоким ресурсом работы. Оснащен функцией растяжки развертки, несколькими видами синхронизации, входом Z для управления лучом (TTL). Имеет полосу пропускания по напряжению постоянного тока равной 1 МГц. При этом форма сигнала имеет вид меандра положительной полярности. Благодаря наличию встроенного калибратора достигается максимальное удобство при эксплуатации. Прибор прост в управлении, имеет высокую эксплуатационную надежность и идеально подходит для применения в ремонтных мастерских, разработке и наладке радиоэлектронной аппаратуры.
Особенности:
- Электронно-лучевая трубка (ЭЛТ) с высоким ресурсом работы
- Широкая полоса пропускания и высокая чувствительность
- Выход сигнала «CH1» для дополнительного исследования
- Вход Z
- Режим X-Y
- Встроенный калибратор
Документы
eb4bd4gdy3voil1dz03lnsulhphcz3rw
10,1 мб
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
100 МГц |
|
Минимальная чувствительность
|
5 мВ/дел |
|
Размеры дисплея
|
80x100 мм |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЭЛТ |
|
Гарантия, (мес)
|
24 |

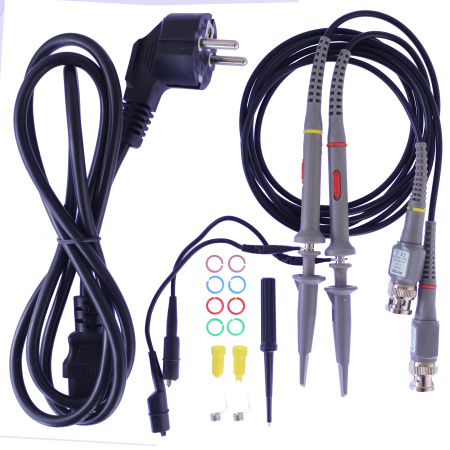

- Осциллограф аналоговый МЕГЕОН 15102
- Сетевой шнур
- Пробник-делитель (1:1/1:10) 2 шт.
- Руководство по эксплуатации
- Гарантийный талон
| Количество каналов | 2 |
| Полоса пропускания | 0 — 100 МГц |
| Канал вертикального отклонения. | |
| Чувствительность | 5 мВ/дел ... 5 В/дел, 10 ступеней с рядом 1-2-5 |
| Погрешность | ±5 % |
| Плавная регулировка | Перекрытие по диапазону не менее 2,5 раза |
| Полоса пропускания | 0...100 МГц |
| Время нарастания сигнала | 5 мВ...5 В/дел: не более 3,5 нс |
| Входное сопротивление/емкость | 1 МОм/25пФ |
| Режимы отображения осциллограмм |
Канал 1. Канал 2. Режим ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно. Алгебраическое сложение каналов 1 и 2. |
| Частота коммутации каналов в режиме « CHOP » | ~ 400 кГц |
| Режимы работы входов |
АС: закрытый вход; DC: открытый вход; GND: Вход усилителя отключается от источника сигнала и заземляется. |
| Максимальное входное напряжение |
Закрытый вход: 400 В (DC + АС пик: частота не более 1 кГц); При использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоидального сигнала); При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоидального сигнала). |
| Тракт синхронизации | |
| Источники синхронизации |
Синхронизация по сигналу Каналу 1; Синхронизация по сигналу Каналу 2; Синхронизация от сети питания; Синхронизация от внешнего источника. |
| Полярность сигналов для синхронизации | + /- |
| Чувствительность синхронизации |
20 Гц. ~ 20 МГц:0.8 дел; ЕХТ:0.2 В 20 МГц ~ 100 МГц: 2 дел; ЕХТ:0.8 В |
| Режимы работы схемы синхронизации | Ждущая, автоматическая, от ТВ-сигнала. |
| Канал горизонтального отклонения. | |
| Коэффициенты развертки | 50 нс/дел ~ 0,2 сек/дел, разделена на 21 поддиапазон, ряд 1-2-5 |
| Погрешность | ±5 %, |
| Диапазон плавной регулировки чувствительности | Не менее 2,5 раза |
| Дополнительный множитель развертки | х10 |
| Режим X-Y. | |
| Полоса пропускания | DС ~ 1 МГц |
| Ошибка разности фаз X-Y | Не более 3° в полосе 0 ... 50 кГц |
| Z-вход. | |
| Чувствительность | 5 В (уровень TTL) |
| Полоса частот | DC - 1 МГц |
| Входное сопротивление | 10 кОм |
| Максимальное входное напряжение | 50 В (DC + АС пик) |
| Дисплей | |
| Тип | Электронно-лучевая трубка |
| Размер активной области | 80мм Х 100мм |
| Общие характеристики | |
| Потребляемая мощность, не более | 35Вт (40 ВА) |
| Габаритные размеры прибора (ВхШхГ) | 150 х 310 х 455 мм |
| Вес прибора без соединительных кабелей, не более | 8 кг |
| Вес изделия в заводской упаковке, не более | 9,2 кг |
