Артикул:
m-106603
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
200 МГц
Частота дискретизации
—
1 Гвыб/c
Все характеристики
58 710 руб.
/шт Достаточно
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

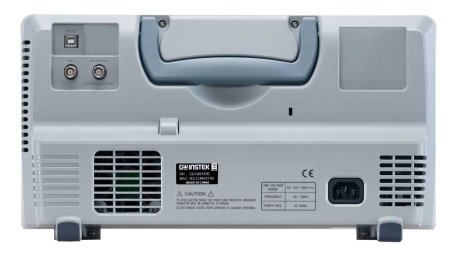

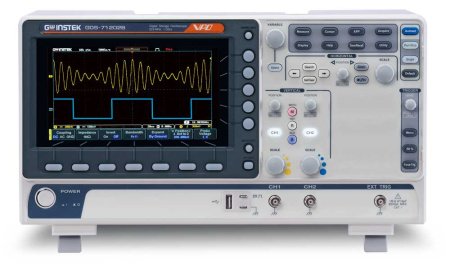

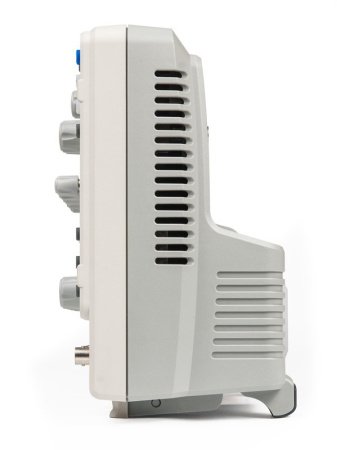

GDS-71202B — это цифровой запоминающий осциллограф от компании Good Will Instrument Co., Ltd. Он имеет два канала и полосу пропускания 200 МГц. Максимальная частота дискретизации составляет 1 ГГц при объединении каналов. Объём памяти составляет 10 МБ на каждый канал.
GDS-71202B использует технологию VPO для визуализации сигнала в режиме аналогового осциллографа со скоростью обновления экрана 50 000 осциллограмм в секунду. Осциллограф также оснащён функцией сбора данных, включая выборку, пик-детектор, усреднение и интерполяцию Sin X/x.
GDS-71202B предлагает 36 видов автоматических измерений параметров и курсорные измерения. Режимы автоизмерения временных задержек и автоустановки параметров развёртки и запуска также предусмотрены. Функции математики включают сложение, вычитание, умножение и деление, а также встроенный редактор формул.
Частотный анализ (БПФ) доступен на участке 1 МБ с представлением результатов в виде БПФ с.к.з. или БПФ дБ. Режимы работы включают растяжку окна (ZOOM), самописец и режим XY. Кроме того, осциллограф имеет функцию «Годен/Не годен».
Дополнительные программные приложения, такие как вольтметр, цифровые фильтры и регистратор, также доступны для использования с GDS-71202B. Внутренняя память осциллографа содержит 24 осциллограммы и 20 профилей настроек.
Интерфейсы USB 2.0 для управления и сохранения данных, а также LAN обеспечивают подключение к компьютеру или локальной сети. Цветной WVGA TFT-дисплей с диагональю 17,8 см завершает комплектацию осциллографа.
GDS-71202B использует технологию VPO для визуализации сигнала в режиме аналогового осциллографа со скоростью обновления экрана 50 000 осциллограмм в секунду. Осциллограф также оснащён функцией сбора данных, включая выборку, пик-детектор, усреднение и интерполяцию Sin X/x.
GDS-71202B предлагает 36 видов автоматических измерений параметров и курсорные измерения. Режимы автоизмерения временных задержек и автоустановки параметров развёртки и запуска также предусмотрены. Функции математики включают сложение, вычитание, умножение и деление, а также встроенный редактор формул.
Частотный анализ (БПФ) доступен на участке 1 МБ с представлением результатов в виде БПФ с.к.з. или БПФ дБ. Режимы работы включают растяжку окна (ZOOM), самописец и режим XY. Кроме того, осциллограф имеет функцию «Годен/Не годен».
Дополнительные программные приложения, такие как вольтметр, цифровые фильтры и регистратор, также доступны для использования с GDS-71202B. Внутренняя память осциллографа содержит 24 осциллограммы и 20 профилей настроек.
Интерфейсы USB 2.0 для управления и сохранения данных, а также LAN обеспечивают подключение к компьютеру или локальной сети. Цветной WVGA TFT-дисплей с диагональю 17,8 см завершает комплектацию осциллографа.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Срок гарантии (лет)
|
3 |
|
Диагональ дисплея, дюйм
|
7" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
36 |
- Осциллограф GDS-71202B
- Шнур питания
- Пробник GTP-200B-4 2 шт
- Инструкция по эксплуатации на CD
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…200 МГц |
| Ограничение полосы пропускания | 20 МГц |
| Коэффициент отклонения (К откл) | 1 мВ/дел…10 В/дел |
| Погрешность установки (К откл) | ± 3 % |
| Диапазон установки смещения | ± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел) |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ |
| Максимальное входное напряжение | 300 В (DC+AС пик), Кат I |
| Математика | +, -, х; ÷, встр. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) |
| Канал горизонтального отклонения | |
| Коэффициент развертки (К разв) | 5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки К разв | ± 0,005 % |
| Режимы работы | Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | Любой из каналов, внешний, сеть |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), предзапуск (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (4 нс…10 с), по событию (1…65535), попеременно (ALT); по скорости нарастания и спада |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
| Чувствительность синхронизации | 1 дел |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Частота дискретизации | 1 канал: 1 ГГц; 2 канала – 500 МГц/канал |
| Интерполяция | SinX/x |
| Длина записи | 10 МБ/ канал |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение (2…256), накопление (16 мс…4с), однократный сбор данных. |
| Измерение | |
| Курсорные измерения | ΔU; ΔT; 1/ΔT |
| Частотомер | 6 разрядов, (диапазон изм. 2 Гц…200 МГц) |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности | |
| Интерфейс | USB (2-host/ device) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 50.000 осц./сек |
| Режим X-Y | Х – канал 1; Y – канал 2; разность фаз < 3 до 100 кГц |
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей настройки |
| Функция теста по маске | Дополнительный контроль (Годен/ Не годен): вых 5 В/ 10мА (вых. коннектор BNC- тип) |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT) WVGA, диагональ 17,8 см, 8 10 дел (разреш. 800 х 480) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) |
| Габариты, масса | 384×208×127 мм, 2,8 кг |
GW Instek на протяжении более 40 лет продолжает поставлять измерительные приборы собственного производства во многие страны мира.
