Артикул:
m-116747
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
USB
Количество каналов
—
2
Полоса пропускания
—
100 МГц
Частота дискретизации
—
1 Гвыб/c
Все характеристики
30 476 руб.
/шт Достаточно
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

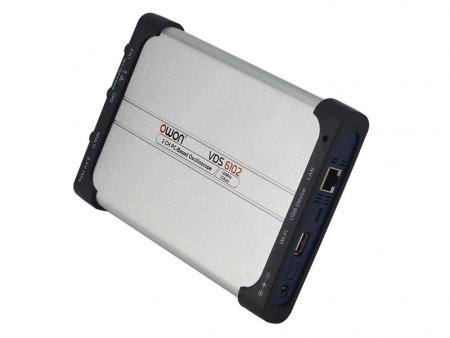

VDS6102 — это портативный цифровой осциллограф-приставка, предназначенный для использования с внешним персональным компьютером. Он обладает компактными размерами и минимальным весом, что делает его удобным для переноски и использования в различных условиях.
Особенности:
- полоса пропускания осциллографа: 100 МГц;
- два входных канала, плюс дополнительный канал внешней синхронизации;
- максимальная частота выборки в реальном времени: 1 ГГц (1 действующий канал);
- разрешение АЦП — 8 бит;
- глубина памяти: 10 М;
- коэффициент вертикального отклонения: 5 мВ/дел ~ 5 В/дел;
- коэффициент развёртки: 2 нс/дел ~ 100 с/дел;
- типы развёртки: авто, ждущий, однократный;
- режимы синхронизации: по фронту, по видеосигналу (PAL, SECAM, NTSC-поле/строка), по скорости нарастания, по длительности импульса, поочерёдный запуск каналов;
- курсорные измерения (ΔU, Δt);
- сравнение сигнала с предварительно заданной маской;
- автоматические измерения 20 параметров, встроенный частотомер;
- математические функции: сложение, вычитание, умножение, деление, инверсия, БПФ;
- встроенный генератор сигналов — 1 выходной канал;
- рабочая полоса генератора сигналов — до 5 МГц;
- частота дискретизации генератора — 25 Мвыб/сек;
- максимальное входное напряжение: 40 В (DC+AC, пик-пик);
- одновременное отображение результатов БПФ или режима X-Y и сигнала;
- автоматическая установка оптимального режима развёртки и синхронизации;
- программное обеспечение с русскоязычным интерфейсом (Windows XP/Vista/7/8 (32/64 бит));
- интерфейсы: USB2.0, LAN;
- питание: адаптер 5 В/1.5 А;
- габариты: 190х120х18 мм, вес 300 г.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
USB |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Интерфейс
|
USB, LAN |
|
Питание
|
5 В |
|
Гарантия, (мес)
|
24 |
- Виртуальный осциллограф OWON VDS1022i
- Пробники осциллографические 2 шт.
- Кабель USB
- Программное обеспечение, руководство пользователя, CD-диск
- Гарантийный талон - 12 месяцев.
| Полоса пропускания | 100 МГц | |
| Число входов | 2 + 1 (генератор) | |
| Макс. частота дискретизации | 1 Гвыб/с | |
| Время нарастания | ≤3.5 нс | |
| Коэффициент развертки | 5 нс/дел～100 с/дел, с шагом из ряда 1-2-5 | |
| Режимы регистрации | обычный, пиковый детектор, усреднение | |
| Максимальная длина записи | 10М | |
| Связь входа | открытый вход (DC), закрытый вход (AC), заземление | |
| Входное сопротивление | 1 МОм ± 2%,параллельно с 15 пФ ± 5 пФ | |
| Вертикальное отклонение | 2 мВ/дел~5 В/дел | |
| Вертикальное разрешение (АЦП) | 8 бит | |
| Макс. входное напряжение | 40 Впик-пик (постоянное+переменное) | |
| Коэффициенты ослабления пробника | 1X, 10X, 100X, 1000X | |
| Взаимовлияние каналов | 50 Гц: 100:1, 10 МГц: 40:1 | |
| Тип интерполяции | Sin(x)/x | |
| Диапазон смещения |
±2 В (2 мВ/дел – 50 мВ/дел); ±20 В (100 мВ/дел – 500 мВ/дел); ±40 В (1 В/дел – 5 В/дел) |
|
| Низкочастотный предел для закрытого входа | ≥5 Гц (на входе BNC, уровень -3 дБ) | |
| Тип запуска | по фронту (Edge), по видеосигналу (Video), по скорости нарастания (Slope), по длительности импульса (Pulse) | |
| Стандарты видеосигнала | NTSC, PAL и SECAM | |
| Режим запуска | авто, ждущий, однократный | |
| Режим XY | полоса пропускания | полная полоса |
| разность фаз | ±3 градуса | |
| Автоматические измерения | амплитудное значение напряжения (Vpp), максимальная амплитуда напряжения (Vmax), минимальная амплитуда напряжения (Vmin), напряжение, соответствующее вершине прямоугольного импульса (Vtop), напряжение, соответствующее основанию прямоугольного импульса (Vbase), амплитуда импульса (Vamp), среднее значение напряжения (Vavg), среднеквадратическое значение напряжения (Vrms), выброс на вершине прямоугольного импульса (Overshoot), выброс в паузе прямоугольного импульса (Preshoot), частота (Freq), период (Period), длительность фронта импульса (Rise Time), длительность среза прямоугольного импульса (Fall Time), задержка между фронтами сигналов разных каналов (Delay A→B), задержка между срезами сигналов разных каналов (Delay A→B), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительного импульса (+Duty), коэффициент заполнения для отрицательного импульса (-Duty) | |
| Коммуникационные интерфейсы | USB (Type-C), LAN; Wi-Fi (опционально) | |
| Потребляемая мощность | меньше 8 Вт | |
| Размеры | 190x120x18 (мм) | |
| Масса | около 0.38 кг | |
