Артикул:
m-116691
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
4
Полоса пропускания
—
100 МГц
Частота дискретизации
—
1 Гвыб/с
Все характеристики
34 062 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

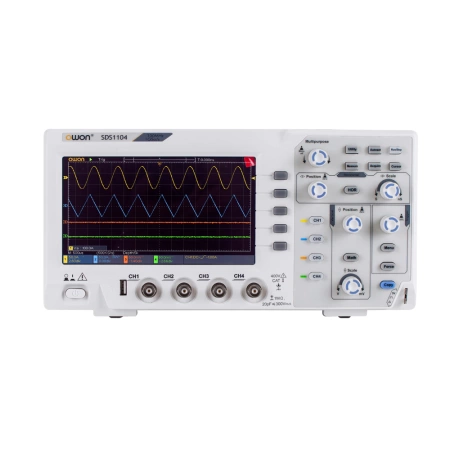

Модель OWON SDS1104 представляет собой малобюджетный цифровой осциллограф для несложных измерений простых электронных устройств, для применения в радиомастерских, в радиолюбительстве, в области технического образования и переподготовки кадров.
Автоматические измерения: напряжение: размах, амплитуда, среднее, среднеквадратичное, максимальное, минимальное, высокое, низкое, частота, период, время нарастания, спада, ширина импульса, выброс, ширина
положительного импульса, ширина отрицательного импульса, задержка нарастания, задержка спада, положительный и отрицательный коэффициент заполнения, площадь Математические функции: сложение, вычитание, умножение, деление, инверсия, преобразования Фурье
Автоматические измерения: напряжение: размах, амплитуда, среднее, среднеквадратичное, максимальное, минимальное, высокое, низкое, частота, период, время нарастания, спада, ширина импульса, выброс, ширина
положительного импульса, ширина отрицательного импульса, задержка нарастания, задержка спада, положительный и отрицательный коэффициент заполнения, площадь Математические функции: сложение, вычитание, умножение, деление, инверсия, преобразования Фурье
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
1 Гвыб/с |
|
Диагональ дисплея, дюйм
|
7" |
|
Интерфейс
|
USB |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
24 |
- осциллограф OWON SDS1104,
- шнур питания;
- диск с ПО;
- USB-кабель;
- пассивный осциллографический пробники BNC 4 шт.,
- отвертка для регулировки;,
- инструкция по эксплуатации.
| Характеристики настольного осциллографа | |
| Серия | SDS1000 |
| Полоса пропускания | 100 МГц |
| Количество каналов | 4 |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 400 В |
| Канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 20 Кб |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Диапазон частоты дискретизации | 0,5 Выб / с - 1 ГВыб / с |
| Точность | ± 100 ppm |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 5 В / дел |
| Время нарастания | ≤ 3,5 нс |
| Смещение |
± 2 В (5 мВ / дел - 200 мВ / дел) ± 50 В (500 мВ / дел - 5 В / дел) |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел) |
| Система синхронизации | |
| Режимы триггера | фронт, видео сигнал |
| Диапазон уровня запуска триггера | ± 5 делений от центра экрана |
| Точность уровня триггера | ± 0,3 дел |
| Смещение триггера | согласно длине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| 50% уровень настройки | частота входного сигнала ≥ 50 Гц |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Система измерения | |
| Курсорные измерения | △ V, △ T, △ T & △ V между курсорами, автоматический курсор |
| Автоматическое измерение | период, частота, среднее значение, PK-PK, RMS, максимум, минимум, верх, основание, амплитуда, перерегулирование, предварительная съемка, время нарастания, время спада, отрицательная ширина импульса, положительная ширина импульса, отрицательный рабочий цикл, положительный рабочий цикл, задержка A → B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, коэффициент заполнения экрана, фаза + счетчик импульсов, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и площадь цикла |
| Математические функции | +, -, *, / FFT |
| Хранение формы волны | 16 сигналов |
| Фигуры Лиссажу | |
| Разность фаз | ± 3 градуса |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT LCD - экран, 800 х 480, 65536 цветов |
| Питание | 100 - 240 В AC, 50 - 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Предохранитель | Т, 2 А, 250 В |
| Поддержка счетчика | есть |
| Интерфейс | USB 2.0 |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Метод охлаждения | естественная конвекция |
| Габариты | 301 х 152 х 70 мм |
| Вес нетто | 1,1 кг |
