Артикул:
m-116698
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
60 МГц
Частота дискретизации
—
0,5 Гвыб/c
Все характеристики
35 854 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

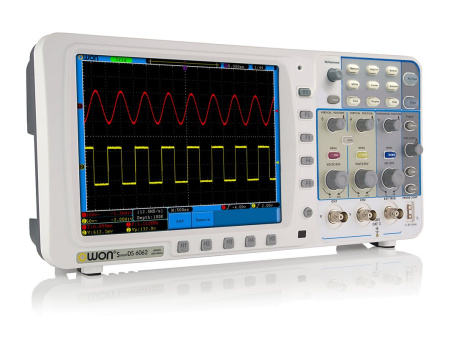

Прибор OWON SDS6062 - цифровой 2-х канальный осциллограф бюджетного ценового класса, с полосой пропускания до 60 МГц.
Модификация осциллографа OWON SDS6062 выполнена с глубиной памяти 10М точек/канал. Данное значение этого параметра выгодно отличается от значения в 10К точек/канал, характерного для экономичного исполнения этого прибора - OWON SDS6062E ( с символом "E" в названии модели).
Частота дискретизации 250 Мвыб/сек при работе 2-х каналов одновременно. Максимальная дискретизация 500 Мвыб/сек - при работе 1-го канала.
Конструкцией осциллографа OWON SDS6062EV предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.
В приборе установлен цветной TFT-дисплей высокого разрешения (800*600 пикселей) с диагональю 20 см.
Осциллограф обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».
Осциллограф способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.
Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.
Модификация осциллографа OWON SDS6062 выполнена с глубиной памяти 10М точек/канал. Данное значение этого параметра выгодно отличается от значения в 10К точек/канал, характерного для экономичного исполнения этого прибора - OWON SDS6062E ( с символом "E" в названии модели).
Частота дискретизации 250 Мвыб/сек при работе 2-х каналов одновременно. Максимальная дискретизация 500 Мвыб/сек - при работе 1-го канала.
Конструкцией осциллографа OWON SDS6062EV предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.
В приборе установлен цветной TFT-дисплей высокого разрешения (800*600 пикселей) с диагональю 20 см.
Осциллограф обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».
Осциллограф способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.
Осциллограф OWON SDS6062 способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.
Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
60 МГц |
|
Частота дискретизации
|
0,5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
8" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN, VGA |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
800 x 600 |
|
Гарантия, (мес)
|
24 |
- Осциллограф OWON SDS6062
- Инструкция по эксплуатации
- Кабель USB
- Шнур электропитания
- Компакт-диск (программа обмена данными)
- Пассивные пробники-щупы 2 шт.
| Полоса пропускания | 60 МГц | |
| Число входов | 2 + 1 (внешний запуск) | |
| Регистрация | ||
| Режимы | обычный, пиковый детектор, усреднение | |
| Максимальная частота дискретизации (режим реального времени) |
оба канала - 250 Мвыб/с; один канал - 500 Мвыб/с |
|
| Входы | ||
| Связь входа | открытый вход (DC), закрытый вход (AC), заземление | |
| Импеданс входа | 1 МОм±2 % параллельно с 15 пФ±3 пФ | |
| Коэффициенты ослабления пробника | 1X, 10X, 100X, 1000X | |
| Максимальное входное напряжение | 400 Впик (постоянное + переменное) | |
| Взаимовлияние каналов |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
|
| Время задержки между каналами (типовое) | 150 пс | |
| Горизонтальная система | ||
| Диапазон частоты дискретизации |
оба канала - 0,5 выб/с~250 Мвыб/с один канал - 0,5 выб/с~500 Мвыб/с |
|
| Тип интерполяции | (sin x)/x | |
| Длина записи |
оба канала - 1 млн. точек (возможен апгрейд до 10 млн. точек) один канал - 1 млн. точек (возможен апгрейд до 10 млн. точек) |
|
| Диапазон коэффициента развертки (SEC/DIV) (с шагом из ряда 1-2-5) | 2 нс/дел. ~ 100 с/дел. | |
| Погрешность дискретизации | ±100 промилле | |
| Погрешность измерения интервала времени (∆T) (0 Гц ~ 100 МГц) | однократный сигнал: ±(время выборки + 10-4 × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 10-4 × измеренное значение + 0.4 нс) | |
| Вертикальная система | ||
| АЦП | 8 бит, синхронная оцифровка двух каналов | |
| Диапазон коэффициентов вертикального отклонения | 2 мВ/дел.~10 В/дел. | |
| Диапазон смещения |
±1 В (2 мВ/дел.~200 мВ/дел.) ±10 В (200 мВ/дел.~1 В/дел.) ±100 В (2 мВ/дел.~10 В/дел.) |
|
| Полоса пропускания для аналогового сигнала | 60 МГц | |
| Полоса пропускания при однократной регистрации | полная полоса пропускания | |
| НЧ порог закрытого входа | не ниже 10 Гц (на входе BNC, уровень -3 дБ) | |
| Время нарастания (типовое) | не больше 5,8 нс (на входе BNC) | |
| Погрешность коэффициента усиления при постоянном токе | ±3 % | |
| Погрешность коэффициента усиления при постоянном токе (режим усреднения) |
усреднение >16: ±(3 % измеренного значения + 0.05 деления) для ΔU |
|
| Инверсия осциллограммы | включена/выключена | |
| Измерения | ||
| Курсор | ΔU и ΔT между курсорами | |
| Автоматические измерения | амплитудное значение напряжения (Vpp), максимальная амплитуда напряжения (Vmax), минимальная амплитуда напряжения (Vmin), напряжение, соответствующее вершине прямоугольного импульса (Vtop), напряжение, соответствующее основанию прямоугольного импульса (Vbase), амплитуда импульса (Vamp), среднее значение напряжения (Vavg), среднеквадратическое значение напряжения (Vrms), выброс на вершине прямоугольного импульса (Overshoot), выброс в паузе прямоугольного импульса (Preshoot), частота (Freq), период (Period), длительность фронта импульса (Rise Time), длительность среза прямоугольного импульса (Fall Time), задержка между фронтами сигналов разных каналов (Delay), задержка между срезами сигналов разных каналов (DelayA→B), длительность положительного импульса (+Width), длительность отрицательного импульса (– Width), коэффициент заполнения для положительного импульса (+Duty), коэффициент заполнения для отрицательного импульса (–Duty), среднеквадратическое значение напряжения первого периода осциллограммы (CycleRMS (TR)), среднеквадратическое значение напряжения между двумя курсорами (CursorRMS (CR)), коэффициент заполнения (ScreenDuty (WP)), разность фаз между фронтами каналов CH1 и CH2 (Phase (RP)). | |
| Математические операции | ＋, －, *, / , БПФ (FFT) | |
| Память осциллограмм | 15 осциллограмм | |
| Режим XY | полоса | полная полоса пропускания |
| разность фаз | ±3 градуса | |
| Коммуникационные порты | USB2.0, USB для сохранения в файл, LAN, VGA или RS-232 (опция) | |
| Синхронизация | ||
| Диапазон уровня запуска | внутренний | ±6 делений от центра экрана |
| внешний | ± 600 мВ | |
| внешний /5 | ± 3 В | |
| Погрешность уровня запуска (типовое) | внутренний | ±0,3 деления |
| внешний | ±(40 мВ + 6 % от установленного значения) | |
| внешний /5 | ± (200 мВ +6 % от установленного значения) | |
| Задержка запуска | в соответствии с длиной записи и коэффициентом развертки | |
| Диапазон временной блокировки запуска | 100 нс~10 с | |
| Установка уровня 50 % (типовое) | для входного сигнала с частотой не меньше 50 Гц | |
| Запуск по фронту | условия запуска | по фронту, по срезу |
| чувствительность | 0,3 дел. | |
| Запуск по длительности импульса | условия запуска |
положительный импульс: >, <, = отрицательный импульс: >, <, = |
| диапазон длительности | 30 нс~10 с | |
| Запуск по видеосигналу | стандарт видеосигнала | NTSC, PAL и SECAM |
| диапазон числа строк | 1-525 (NTSC) и 1-625 (PAL/SECAM) | |
| Запуск по скорости нарастания | условия запуска |
положительный импульс: >, <, = отрицательный импульс: >, <, = |
| диапазон установки по времени | 24 нс~10 с | |
| Поочередный запуск | запуск по каналу CH1 | по фронту, по длительности импульса, по видеосигналу, по скорости нарастания |
| запуск по каналу CH2 | по фронту, по длительности импульса, по видеосигналу, по скорости нарастания | |
| Общие характеристики | ||
| Дисплей | Тип | 8 дюймов, цветной жидкокристаллический |
| Разрешение | 800 (горизонтальное) × 600 (вертикальное) пикселей | |
| Цвет | 65536 оттенков, матрица TFT | |
| Выход для компенсации пробников | Размах выходного напряжения (типовое) | около 5 В при нагрузке не ниже 1 МОм |
| Частота (типовое) | 1 кГц, меандр | |
| Питание | Параметры сети питания | ~100 – 240 Вскз, 50 Гц, КАТ II |
| потребляемая мощность | меньше 15 Вт | |
| плавкий предохранитель | 2 A, класс T (с задержкой), 250 В | |
| Условия эксплуатации | Температура |
рабочая: 0 ~ 40 °C хранения: -20 ~ +60 °C |
| Относительная влажность | не больше 90 % | |
| Высота |
рабочая: 3’000 м транспортировка: 15’000 м |
|
| Метод охлаждения | естественное охлаждение | |
| Механические характеристики | Размеры | 348 × 170 × 78 мм (Д × В × Ш) |
| Масса | около 1.5 кг | |
