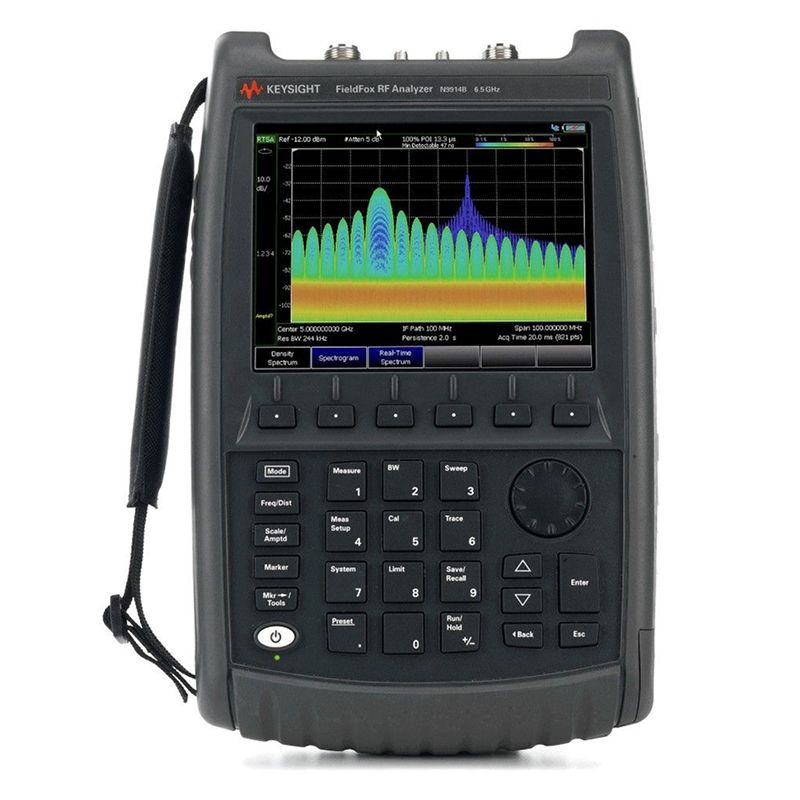

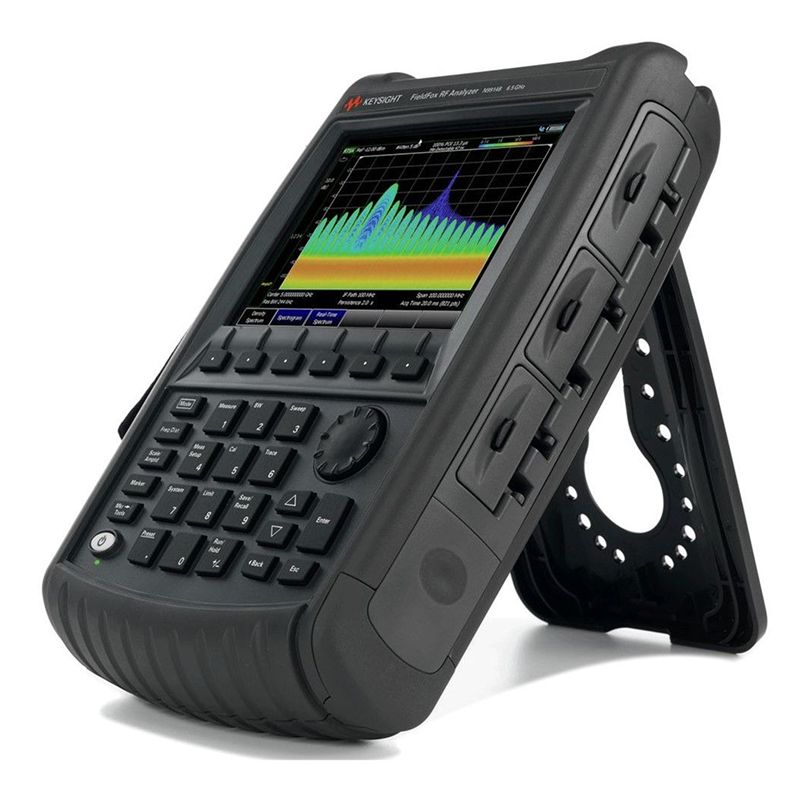

Портативный СВЧ-анализатор Keysight FieldFox N9914B (от 9 кГц до 6,5 ГГц)

Портативный СВЧ-анализатор Keysight FieldFox N9914B — это высокотехнологичное решение, предназначенное для профессионального применения в полевых условиях, при проведении испытаний, настройке и обслуживании радиочастотных систем. Прибор зарегистрирован в Госреестре средств измерений под номером 80244-20, что подтверждает его соответствие российским метрологическим стандартам и допускает его применение в официальных измерениях. В базовой комплектации устройство функционирует как анализатор антенно-фидерных устройств, что делает его незаменимым инструментом для специалистов, занимающихся диагностикой кабельных линий, антенн и соединительных узлов. Однако его возможности не ограничиваются этим: благодаря модульной архитектуре прибор легко расширяется с помощью опциональных функций, таких как векторный анализатор цепей и анализатор спектра, что превращает его в универсальный измерительный комплекс, способный решать самые разнообразные задачи.

Одной из ключевых особенностей FieldFox N9914B является возможность захвата нестационарных сигналов с использованием режима анализа спектра в реальном времени. Этот режим поддерживает полосу анализа до 100 МГц, что позволяет детектировать кратковременные импульсы, интерференционные всплески и другие аномалии, которые невозможно обнаружить стандартными методами. При этом прибор обеспечивает одновременное измерение всех четырех S-параметров с системным динамическим диапазоном до 115 дБ, что гарантирует высокую точность даже при работе с сигналами малой мощности или в условиях сильных отражений. В режиме анализатора спектра точность измерений достигает ±0,3 дБ без необходимости предварительного прогрева устройства, что особенно ценно при работе в полевых условиях, где время и стабильность температурного режима ограничены.

FieldFox N9914B поддерживает современные стандарты беспроводной связи, включая измерения «по воздуху» для сигналов 5GTF и LTE. Это позволяет инженерам проводить анализ работы базовых станций, проверять качество покрытия и диагностировать проблемы непосредственно на месте, без необходимости подключения кабелей или дополнительного оборудования. Встроенный приемник GPS/GNSS обеспечивает геопозиционирование и привязку измерений ко времени, что критически важно при составлении отчетов, карт покрытия и при работе в распределенных сетях.

Частотный диапазон прибора охватывает от 100 кГц до 6,5 ГГц в режиме анализатора АФУ и ВАЦ, а в режиме анализатора спектра расширяется вниз до 9 кГц, что позволяет работать с широким спектром радиотехнических устройств — от низкочастотных фильтров до СВЧ-компонентов. Системный динамический диапазон векторного анализатора цепей превышает 114 дБ, а выходная мощность составляет 8 дБм, что достаточно для большинства практических задач. При этом уровень зашумленности графика не превышает 0,001 дБ, что обеспечивает высокую стабильность и повторяемость результатов. Максимальная скорость измерения (при 1001 точке на развертку) составляет всего 171 микросекунду на точку, что делает прибор одним из самых быстрых в своем классе. Наличие двух встроенных портов позволяет проводить двухпортовые измерения без необходимости использования внешних переключателей, что упрощает настройку и сокращает время измерений.

В совокупности эти характеристики делают Keysight FieldFox N9914B надежным, точным и универсальным инструментом для инженеров, работающих в сфере телекоммуникаций, радиочастотных технологий и СВЧ-измерений. Его портативность, расширяемость и соответствие современным стандартам связи обеспечивают высокую эффективность в самых разных условиях эксплуатации — от лаборатории до вышки сотовой связи в удаленной местности.
