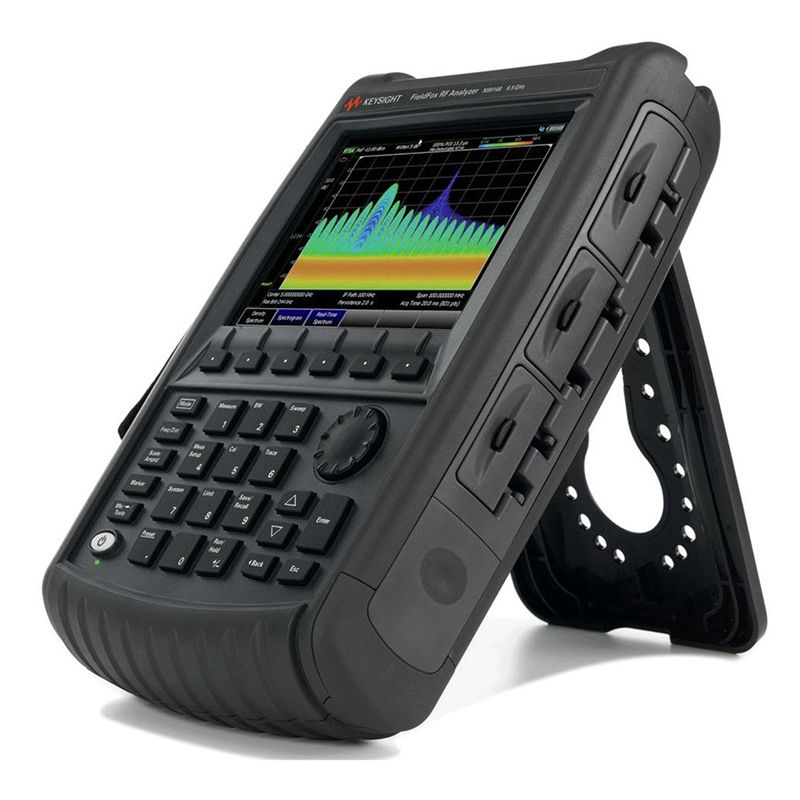

Портативный СВЧ-анализатор Keysight FieldFox N9918B (от 9 кГц до 26,5 ГГц)

Портативный СВЧ-анализатор Keysight FieldFox N9918B — это высокоточное и универсальное измерительное устройство, внесённое в Госреестр средств измерений под номером 80244-20, что подтверждает его соответствие российским метрологическим стандартам и допускает его применение в официальных испытаниях, сертификации и контроле качества радиотехнических систем. Прибор разработан для работы в полевых условиях, сочетая в себе надёжность, мобильность и лабораторную точность. Базовая конфигурация устройства реализована как анализатор антенно-фидерных устройств, что делает его незаменимым инструментом для технического обслуживания и диагностики радиочастотных линий, антенных систем, кабельных трасс и соединителей на объектах связи, телевидения, радиолокации и военной техники.

Одним из ключевых преимуществ FieldFox N9918B является его модульность. Пользователь может расширить функциональность прибора за счёт опциональных модулей, превратив его в полноценный векторный анализатор цепей или анализатор спектра. Это позволяет адаптировать устройство под конкретные задачи — от простой проверки КСВ и потерь в кабеле до сложного анализа S-параметров многопортовых устройств или исследования спектрального состава сигналов. Особенно ценной является функция анализа спектра в режиме реального времени с полосой захвата до 100 МГц, позволяющая обнаруживать и анализировать кратковременные, нестационарные или скрытые сигналы, которые традиционные анализаторы могут пропустить. Это критически важно при работе в условиях плотной радиообстановки или при поиске источников помех.

Прибор обеспечивает одновременное измерение всех четырёх S-параметров с системным динамическим диапазоном до 115 дБ, что гарантирует высокую точность даже при анализе устройств с большими потерями или сложной частотной характеристикой. В режиме анализатора спектра точность измерений достигает ±0,3 дБ без необходимости предварительного прогрева — это существенно сокращает время подготовки к работе в полевых условиях. FieldFox N9918B поддерживает современные стандарты беспроводной связи, включая 5GTF и LTE, что позволяет проводить измерения «по воздуху» — анализировать параметры сигналов непосредственно в эфире, без физического подключения к передатчику. Это особенно полезно при аудите покрытия, оптимизации сетей и устранении неисправностей в базовых станциях.

Встроенный приёмник GPS/GNSS обеспечивает геопозиционирование и привязку измерений ко времени и местоположению, что упрощает документирование результатов и составление отчётности. Диапазон частот прибора охватывает от 100 кГц до 26,5 ГГц в режиме анализатора цепей и от 9 кГц до 26,5 ГГц в режиме анализатора спектра, что делает его применимым как для НЧ- и СВЧ-систем, так и для широкополосных устройств миллиметрового диапазона. Высокая скорость измерений — до 171 микросекунд на точку при 1001 точке в развертке — позволяет быстро проводить сканирование и анализировать динамические процессы. Выходная мощность составляет 8 дБм, а уровень собственных шумов графика — всего 0,001 дБ, что обеспечивает стабильность и повторяемость результатов. Два встроенных порта позволяют работать с двухпортовыми устройствами без необходимости использования внешних переключателей, что упрощает схему измерений и снижает погрешность.

FieldFox N9918B — это не просто измерительный прибор, а комплексное решение для инженеров, работающих в сложных условиях, где важны скорость, точность, надёжность и универсальность. Он сочетает в себе функции нескольких лабораторных приборов в одном портативном корпусе, выдерживает жёсткие условия эксплуатации и обеспечивает точность, сравнимую со стационарными аналогами.
