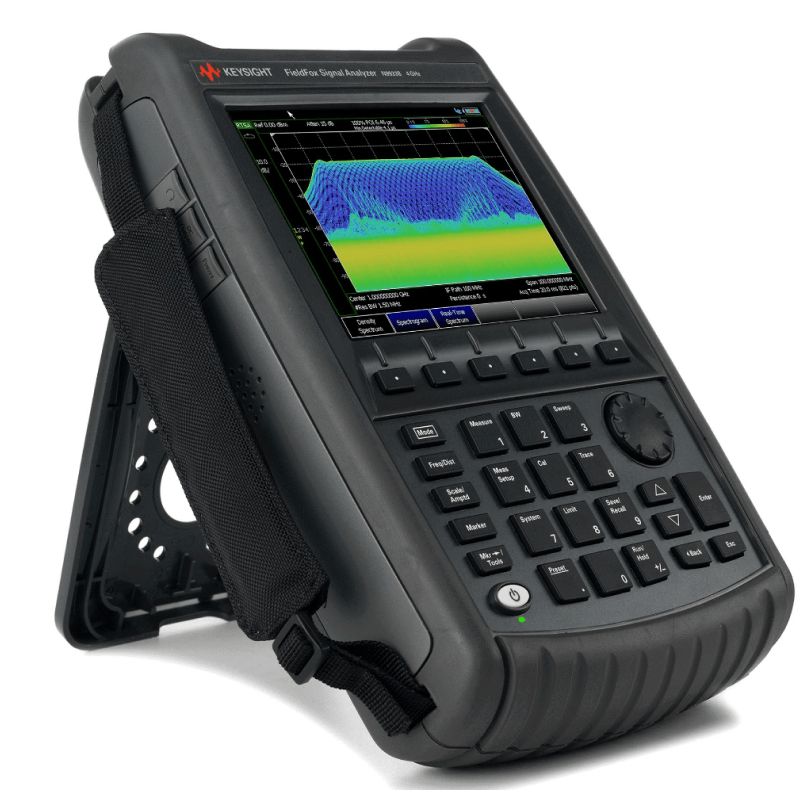

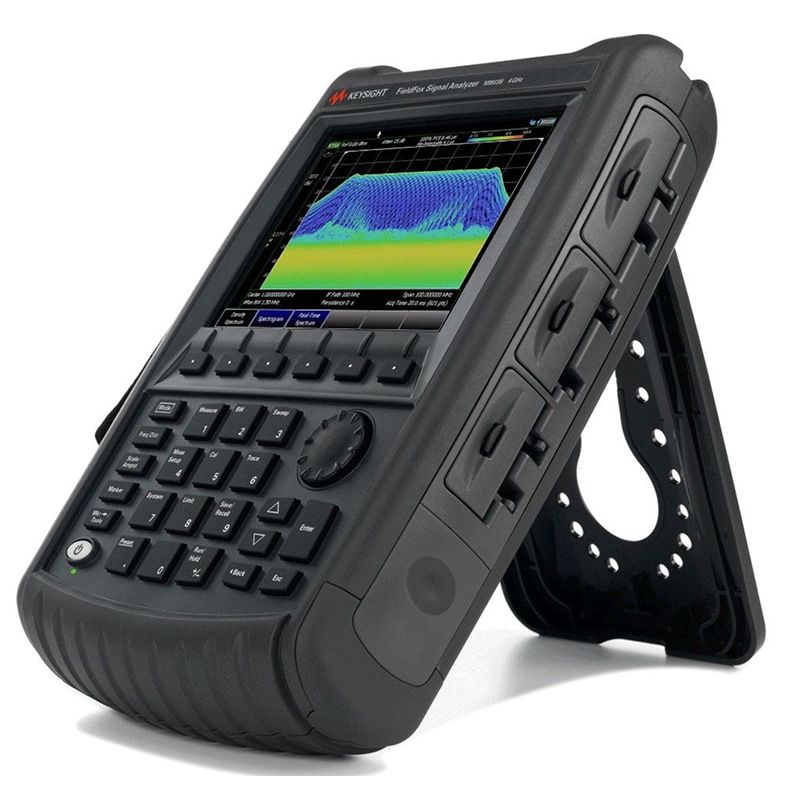

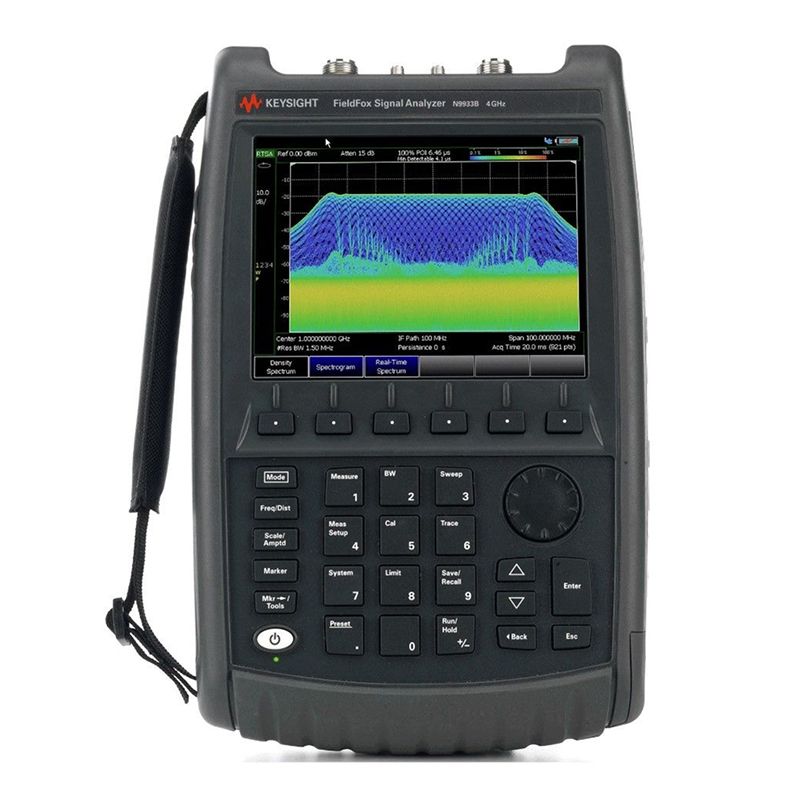

Портативный СВЧ-анализатор спектра Keysight FieldFox N9937B (от 9 кГц до 18 ГГц)

Портативный СВЧ-анализатор спектра Keysight FieldFox N9937B представляет собой высокоточное и надежное измерительное устройство, зарегистрированное в Госреестре средств измерений под номером 80244-20, что подтверждает его соответствие российским метрологическим стандартам и возможность применения в официальных измерениях. Этот прибор разработан для решения широкого спектра задач в области радиочастотных измерений, начиная от диагностики и обслуживания радиоэлектронного оборудования и заканчивая научными исследованиями и испытаниями в полевых условиях. Благодаря компактному исполнению и высокой автономности, FieldFox N9937B идеально подходит для работы в труднодоступных местах, на выезде, а также в лабораториях, где важны мобильность и точность.

Анализатор оснащен двумя аналоговыми каналами, что позволяет одновременно исследовать два независимых сигнала или сравнивать параметры одного сигнала в разных условиях. Частотный диапазон устройства охватывает спектр от 9 кГц до 18 ГГц, обеспечивая универсальность применения — от низкочастотных сигналов до СВЧ-диапазона, используемого в современных системах связи, спутниковых технологиях и радиолокации. Погрешность измерения амплитуды не превышает ±0,2 дБ, что гарантирует высокую достоверность результатов даже при работе с маломощными сигналами.

Одной из ключевых характеристик прибора является полоса анализа, базовая версия которой составляет 10 МГц, но при необходимости может быть расширена до 40 МГц или даже до 100 МГц за счет установки дополнительных опций. Это особенно важно при анализе широкополосных сигналов, таких как OFDM, LTE или 5G. Уровень фазовых шумов достигает -111 дБн при частоте 1 ГГц и отстройке 10 кГц, что обеспечивает высокую разрешающую способность при анализе спектральных компонент, расположенных близко друг к другу. Полоса фильтра промежуточной частоты (RBW) регулируется в диапазоне от 1 Гц до 5 МГц, позволяя детально исследовать как узкополосные, так и широкополосные сигналы.

Уровень собственных шумов анализатора составляет -156 дБм в диапазоне частот от 2,6 до 4 ГГц, что делает его пригодным для работы с очень слабыми сигналами без искажений, вызванных внутренними шумами устройства. Входной аттенюатор имеет диапазон регулировки от 0 до 40 дБ с шагом 5 дБ, что позволяет адаптировать чувствительность прибора под уровень входного сигнала и избежать перегрузки. Максимально допустимая входная мощность составляет 27 дБм, что обеспечивает защиту от случайного подключения сигналов высокой мощности.

Управление прибором осуществляется через интуитивно понятный интерфейс на базе ЖК-дисплея с разрешением VGA (640x480) и диагональю 16,5 см, что обеспечивает комфортную работу даже в условиях яркого солнечного света. Скорость обновления трасс при полосе обзора 100 МГц достигает 25 обновлений в секунду, что позволяет оперативно реагировать на изменения в спектре. Для подключения к внешним устройствам и передачи данных предусмотрены интерфейсы LAN и USB, а входной разъем выполнен в виде стандартного N-типа (розетка), обеспечивающего надежное соединение с измерительными кабелями и антеннами.

В совокупности Keysight FieldFox N9937B — это профессиональный инструмент, сочетающий в себе лабораторную точность, полевую надежность и широкие функциональные возможности, что делает его незаменимым в арсенале инженеров, техников и исследователей, работающих с радиочастотными сигналами.
