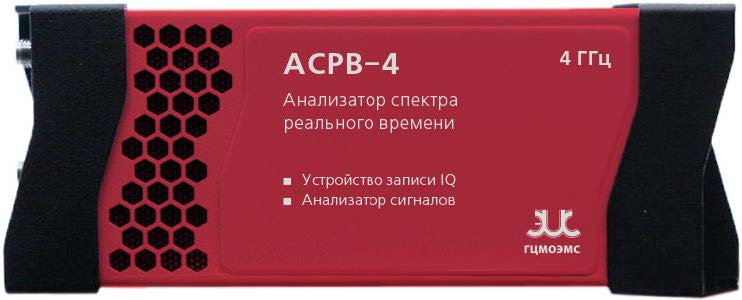

Портативный USB-анализатор спектра реального времени ГЦМО ЭМС АСРВ-4 - это компактное и высокопроизводительное устройство, предназначенное для анализа радиосигналов в широком диапазоне частот. Благодаря своим уникальным характеристикам и современным технологиям, АСРВ-4 идеально подходит для различных приложений, таких как радиомониторинг, диагностика оборудования, радиосвязь и научные исследования.

Одной из ключевых особенностей АСРВ-4 является его способность работать в широкой полосе частот от 9 кГц до 4,5 ГГц. Более того, опционально доступен расширенный диапазон частот до 6,3 ГГц. Оборудование предусилителем обеспечивает высокую чувствительность при работе с слабыми сигналами, что особенно важно при работе с помехозащищенными сигналами.

Для обеспечения высокой точности анализа АСРВ-4 оснащен полосой пропускания 6,25 МГц и высокой скоростью развертки спектра > 20 ГГц/с. Это позволяет устройству захватывать и обрабатывать широкие полосы частот с высоким разрешением, обеспечивая точное определение харрактеристик сигналов.

Для гарантирования высокой чистоты сигналов, АСРВ-4 имеет типовой фазовый шум -110 дБн/Гц на частоте 1 ГГц при отстройке 10 кГц. Более того, остаточные отклики -110 дБмВт гарантируют чистый и точный сигнал, что особенно важно при работе с помехозащищенными сигналами.

Для удобства подключения и передачи данных, АСРВ-4 оснащен интерфейс USB-С 3.0/2.0. Это позволяет устройству подключаться к компьютерам или ноутбукам и передавать данные в режиме реального времени. Более того, USB-С обеспечивает высокую скорость передачи данных, что делает АСРВ-4 идеальным выбором для приложений, требующих быстрой обработки больших объемов данных.

В заключение, портативный USB-анализатор спектра реального времени ГЦМО ЭМС АСРВ-4 - это компактное и высокопроизводительное устройство для анализа радиосигналов. Своей способностью работать в широком диапазоне частот, высокой точностью анализа и современными технологиями цифровой обработки сигналов, АСРВ-4 идеально подходит для различных приложений, таких как радиомониторинг, диагностика оборудования, радиосвязь и научные исследования. Благодаря интерфейсу USB-С 3.0/2.0, АСРВ-4 обеспечивает удобное подключение и быструю передачу данных, что делает его незаменимым инструментом для специалистов в области радиоэлектроники и связи.

Внесен в ГосРеестр	Да
Тип прибора	Анализатор спектра
Номер записи в ГосРеестре СИ	92628-24
Мин. частота (кГц)	9
Макс. частота (ГГц)	4.5
Фазовый шум	-110 дБн/Гц
Максимальный измеряемый уровень	+23 дБм
Опорный генератор	±1×10⁻⁶
Интерфейс	USB
Питание	5 В
Гарантия, (мес)	12

Частота
Диапазон частот	9 кГц — 4,5 ГГц, 9 кГц — 6,3 ГГц (опция УЧ)
Начальная погрешность установки частоты	< 1 x 10-6, поддержка ручной корректировки программы
Опорный генератор	Внутренний или внешний, программно-управляемое переключение Старение внутреннего термокомпенсированного кварцевого генератора (TCXO) < 1 м. д./год, дрейф температуры < 1 x 10-6, внутренний термостатированный генератор OCXO (опция), дрейф температуры < 0,2 x 10-6
Чистота спектра
Однополосный фазовый шум	дБн/Гц
Несущая частота	500 МГц	1 ГГц	3 ГГц	6 ГГц
1 кГц	-109,3	-104,4	-96,5	-90,2
10 кГц	-117,4	-111,3	-100,3	-98,4
100 кГц	-117,2	-109,3	-98,5	-96,6
1 МГц	-131,2	-129,5	-124,4	-119,6
Остаточный отклик Подавление ложных сигналов включено, дБмВт Полоса разрешения (RBW) = 1 кГц Пиковый детектор положительных сигналов	Диапазон частот	R. L. = 0 дБмВт	R. L. = -20 дБмВт	R. L. = -50 дБмВт
	100 кГц — 100 MГц	< -85	< -105	< -100
	100 MГц — 4,5 ГГц	< -85	< -105	< -120
	100 MГц — 6,3 ГГц	< -85	< -105	< -120
Подавление ложных сигналов выключено	100 кГц — 100 MГц	< -85	< -95	< -115
	100 MГц — 4,5 ГГц	< -85	< -95	< -100
	100 MГц — 6,3 ГГц	< -77	< -95	< -110
Подавление радиопомех от зеркального канала	>+90 дБн (подавление помех включено), >+35 дБн (подавление помех выключено, типовое значение)
Помехи, связанные с гетеродином	< -65 дБн (смещение центральной частоты ± N x 125 MГц, N = 1, 3, 5…)
Линейность
IIP3 (дБмВт) Шаг 2 MГц 6 дБFs/тон	1 ГГц	3 ГГц	6 ГГц (с опцией УЧ)
R. L. = +20 дБмВт	48,7	41,8	37,6
R. L. = 0 дБмВт	27,6	27,6	24,5
R. L. = -20 дБмВт	9,2	8,7	4,6
R. L. = -50 дБмВт	-28,1	-26,8	-28,3
IIP2 (дБмВт) Шаг 2 MГц 6 дБFs/тон	1 ГГц	2 ГГц	3 ГГц (с опцией УЧ)
R. L. = +20 дБмВт	> 77	> 82	> 82
R. L. = 0 дБмВт	> 77	> 77	> 77
R. L. = -20 дБмВт	> 67	> 67	> 67
R. L. = -50 дБмВт	> 62	> 62	> 67
Обработка сигналов
Полоса анализа	Максимум 6,25 MГц, коэффициент децимации 1
Синфазно-квадратурные данные (IQ)	7,8125 выборок в секунду Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256 на основе FPGA, всего 9 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит
Ёмкость запоминающего устройства	Объём встроенной памяти 128 Мбайт
	Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска
Отклик к сигналу внешнего запуска	Максимальная частота отклика 500 раз/с
Амплитуда
Максимальная безопасная входная мощность (CW)	+26 дБмВт	30 MГц — 4,5 ГГц/6,3 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт)
	+10 дБмВт	100 кГц — 30 MГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт)
Максимальное напряжение	± 15 В постоянного тока
Диапазон отображения	Средний уровень собственных шумов (DANL) — +26 дБмВт
Погрешность амплитуды	± 1,5 дБ
Пульсация спектра в полосе пропускания ПЧ	± 1,75 дБ (аналоговая полоса пропускания по ПЧ 100 МГц)
Опорный уровень (R. L.)	–50 дБмВт — +23 дБмВт
РЧ-предусилители	Преобразователи частоты (частота ≥ 50 MГц) оборудованы предусилителем, который можно настроить на автоматическое включение или принудительное выключение
КСВН	< 1,7:1		30 MГц — 4,5 ГГц/6,3 ГГц (оп. уровень (R. L.) ≥ +10 дБмВт)
	< 2,0:1		30 MГц — 4,5 ГГц/6,3 ГГц (оп. уровень (R. L.) ≥ 0 дБмВт)
	< 2,5:1		30 MГц — 4,5 ГГц/6,3 ГГц (оп. уровень (R. L.) ≥ -40 дБмВт)
Средний уровень собственных шумов (DANL) дБмВт/Гц	Диапазон частот	R. L. = 0 дБмВт (коэффициент усиления ПЧ = 3)	R. L. = –20 дБмВт (коэффициент усиления ПЧ = 3)	R. L. = –50 дБмВт (коэффициент усиления ПЧ = 3)
Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала	9 кГц	< -103,6	< -114,2	< -116,2
	100 кГц — 100 MГц	< -131,3	< -136,3	< -134,8
	100 MГц — 3,0 ГГц	< -130,3	< -148,4	< -157,3
	3,0 ГГц — 4,5 ГГц	< -124,4	< -141,5	< -158,4
	3,0 ГГц — 6,3 ГГц	< -124,6	< -141,6	< -158,2
Стандартный анализ спектра
Детектор линии развёртки	Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки
Полоса разрешения (RBW)	1 Гц — 1 MГц
Полоса видеосигнала (VBW)	1 Гц — 1 MГц
Операции над графиками	Очистка и запись, удержание максимального/минимального значений, усреднённые значения, стоп-кадр
Представление данных	ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные
Скорость развёртки — Стандартный анализ спектра	75,2 ГГц/с	ПЛИС	RBW ≥ 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандартное
	35,2 ГГц/с	ПЛИС	RBW ≥ 250 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное
	5,4 ГГц/с	ПЛИС	RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное
	2,2 ГГц/с	ЦПУ	RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное
Анализ данных / Нулевой диапазон измерения
Максимальное разрешение по времени	256 нс
Максимальная полоса анализа	6,25 MГц
Режимы детектирования	Положительный пиковый, выборки, средних значений, среднеквадратичный
Анализ спектра в реальном времени
БПФ-анализ (FFT)	Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий
	Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс); POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...)
	Типовые настройки	Частота обновления данных БПФ	POI (вероятность захвата сигналов)
	N = 1024, D = 1	7 629 раз/сек	262,144 мкс
	N = 32, D = 1	244 140 раз/сек	8,192 мкс
Полоса анализа в реальном времени	6,25 MГц
Оконная функция	Окно Блэкмана-Натталла, окно с плоской вершиной
Полоса разрешения (RBW)	920 кГц — 3,59 кГц (окно с плоской вершиной), 488 кГц — 1,90 кГц (окно Блэкмана-Натталла), 9 градаций для каждого типа окна
Разрешение по амплитуде	0,75 дБ э V t м
Генератор сигналов (ОПЦИЯ ТГ)
Диапазон частот	100 кГц — 6,3 ГГц, с шагом 10 Гц
Диапазон мощности	-50 дБмВт — 0 дБмВт, с шагом 0,25 дБ
КСВН	< 2,0:1	30 МГц — 6,3 ГГц
Негармонические фазовые шумы	< -50дБн
Гармоническая волна	100 кГц — 30 MГц	30 MГц — 1,6 ГГц	1,6 ГГц — 3 ГГц	3 ГГц — 3,2 ГГц	3 ГГц ~ 6,3 ГГц
Вторая гармоника	< -10 дБн	< -10 дБн	< -20 дБн	< -20 дБн	< -20 дБн
Третья гармоника и выше	< -10 дБн	< -10 дБн	< -20 дБн	<-20 дБн	< -20 дБн
Утечка сигнала на приёмник	100 кГц — 30 МГц		> +90 дБн
	30 МГц — 3 ГГц		> +80 дБн
	3 ГГц — 6,3 ГГц		> +70 дБн
Общие характеристики
Входы и выходы	Источник питания	Тип C (1), выделенный порт источника питания, необходимо обеспечить пиковую мощность источника питания 5 В, 2 A Допустимый диапазон напряжения: 4,75 — 5,25 В, пульсации менее 200 мВ пик-пик
	Данные	Тип-C (2), USB 3.0 (USB 2.0 доступен, но с ограниченной шириной полосы пропускания)
	Вход РЧ-сигнала	Разъём SMA (F), полное входное сопротивление 50 Ом
	Вход внешних опорных тактовых сигналов	Разъём MCX (F), амплитуда ≥ 1,5 В пик-пик, полное входное сопротивление 330 Ом
	Вход внешнего запуска	Встроенный в плату MUXIO, 3,3 В КМОП, высокоомный
	Выход внешнего запуска	Встроенный в плату MUXIO, 3,3 В КМОП
Потребляемая мощность	Пиковая 10 Вт, типовая 7 Вт — 10 Вт, порт электропитания (5 В, 2 A макс.), порт передачи данных (5 В, 1 A макс.)
Температура эксплуатации	0 — +60 °С (стандартный температурный класс)
	–20 — +70 °С (опция расширенного диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят)
	–40 — +70 °С (опция широкого диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят)
Температура хранения	–20 — +70 °С (стандартно)
	–40 — +85 °С (опция широкого диапазона температурных классов с широким диапазоном температур, пластмассовый корпус и вентилятор в комплект не входят)
Масса и габариты	Габариты 142 x 54 x 16 мм, масса 159 г (без защитного футляра и конструктивных элементов, но с учётом длины разъёма) Габариты: 156 x 62 x 22 мм, масса 296 г (с учётом защитного футляра и конструктивных элементов, а также длины разъёма)

Код	Опция	Пояснение
УЧ	Увеличение частоты (аппаратная опция)	Расширение диапазона частоты до 9 кГц — 6,3 ГГц
ТГ	Встроенный генератор сигналов (аппаратная опция)	Генератор сигналов 100 кГц — 6,3 ГГц
О1	Встроенный опорный генератор OCXO (аппаратная опция)	Обеспечение большей стабильности генератора опорных импульсов
ИО1	Внешняя плата MUXIO	Преобразование интерфейса MUXIO в несколько разъёмов MMCX для подключения триггерного входа, выхода и других сигналов
ИО2	Внешний модуль ГНСС	Стандартный модуль ГНСС, подключённый к MUXIO
ИО3	Внешний модуль ГНСС с ОСХО	Модуль ГНСС с привязкой к термостатированному кварцевому генератору (OCXO) опорных импульсов
Т	Расширенный температурный диапазон	Расширение рабочей температуры до -40 — +50 °C
