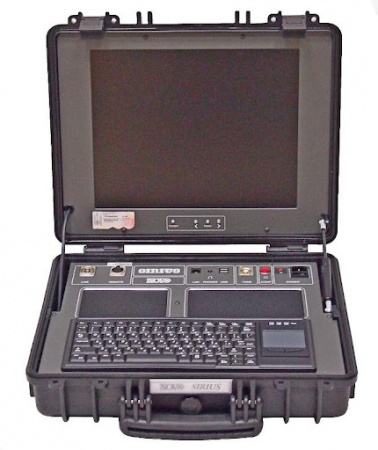

Комплекс предназначен для обследования проводных линий на наличие несанкционированных гальванических подключений, для обнаружения и анализа сигналов в проводных линиях и в подключенных к ним электронных устройствах, для проверки радиоэлектронной аппаратуры, подключенной к проводным линиям, на наличие эффекта акустоэлектрического преобразования и эффекта формирования модуляции в высокочастотном сигнале навязывания.
Возможности комплекса:
- анализ спектра сигналов, обнаруженных в проверяемых линиях;
- оценка защищенности технических средств по каналу ВЧ-навязывания;
- обнаружение эффекта акустоэлектрического преобразования в технических средствах;
- использование метода импульсной рефлектометрии для выявления неоднородностей в проверяемых линий и измерения расстояния до места подключения обнаруженных устройств;
- расширенная обработка сигналов звукового диапазона: усиление, фильтрация, анализ спектра, прослушивание, запись и последующая цифровая обработка;
- анализ проверяемых линий с использованием следующих графических характеристик: вольтамперной, импульсной переходной, амплитудно-фазовой, амплитудно-частотной;
- измерение параметров постоянного и переменного токов в проверяемой линии;
- измерение первичных параметров проверяемой линии: сопротивления, емкости, индуктивности;
- аппаратная и программная демодуляция сигналов;
- автоматическая коммутация контактных пар проверяемой линии;
- создание базы данных полученных результатов измерений с возможностью последующего просмотра, сравнения и подготовки к печати;
- прослеживание трассы прокладки проверяемой линии в стенах и строительных конструкциях с использованием трассоискателя "UP-9".
Комплекс обладает следующими отличительными особенностями:
- наличием расширенных возможностей обследования проводных линий с целью обнаружения фактов подключения к ним несанкционированных электронных устройств;
- широким диапазоном частот исследуемых сигналов;
- векторным спектральным анализом сигналов с использованием различных промежуточных полос пропускания;
- высоким динамическим диапазоном амплитуд обрабатываемых сигналов;
- измерением напряжения постоянного и переменного тока, сопротивления, ёмкости и индуктивности;
- высокой скоростью обработки результирующих спектров входных сигналов;
- демодуляцией АМ, FM сигналов в реальном масштабе времени;
- наличием автоматических режимов анализа;
- встроенным в основной блок комплекса компьютером с операционной системой WINDOWS 10 и 17” TFT дисплеем;
- герметичным, ударопрочным корпусом.
- Основной блок
- Указатель проводки UP-9
- Головные телефоны
- Имитатор эффектов АЭП и ВЧН
- Комплект соединительных кабелей
|
АНАЛИЗ СПЕКТРА ВХОДНОГО СИГНАЛА (РЕЖИМ «АНАЛИЗ ВЧ- СИГНАЛОВ») |
|
| Диапазон частот входного сигнала, кГц | 10 - 400000 |
| Динамический диапазон обработки входных сигналов (с учетом входного аттенюатора), дБ | 140, не менее |
| Чувствительность по входу (в полосе 25 кГц, при отношении с/ш 10 дБ), мкВ | 1, не более |
| Максимальная амплитуда входного сигнала, В | 10 |
| Электронный аттенюатор входного сигнала, дБ | 20 |
| Входное сопротивление, Ом | 50 |
| Полоса обзора, кГц | 1 – 400000 |
| Разрешение по частоте, кГц | 0.001 – 4 |
| Время сканирования полного диапазона частот (при полосе разрешения 2 кГц ), сек | 0.3, не более |
| Обнаруживаемые виды модуляции | АМ; FM; |
| ОБНАРУЖЕНИЕ ЭФФЕКТА ВЧ-НАВЯЗЫВАНИЯ В ЭЛЕКТРОННЫХ УСТРОЙСТВАХ (РЕЖИМ «ВЧН») | |
| Диапазон частот сигнала возбуждения, кГц | 10 - 400000 |
| Максимальный уровень сигнала возбуждения, В | 1 |
| Минимальный уровень обнаружения сигнала модуляции (при отношении с/ш 10 дБ), дБн | минус 100, не более |
| Полоса обзора, Гц | 100 -12000 |
| Минимальный шаг перестройки частоты сигнала возбуждения, Гц | 100 |
| Минимальное разрешение по частоте, Гц | 10 |
| Обнаруживаемые виды модуляции | AM, FM, PM |
| АНАЛИЗ ЗВУКОВЫХ ЧАСТОТ (РЕЖИМ «АНАЛИЗ НЧ-СИГНАЛОВ) | |
| Диапазон частот входного сигнала, Гц | 100 -12000 |
| Динамический диапазон обработки входных сигналов (с учетом входного аттенюатора), дБ | 140, не менее |
| Чувствительность по входу (при отношении с/ш 10 дБ), мкВ | 1, не более |
| Разрешение по частоте, Гц | 24 |
| Максимальная амплитуда входного сигнала (с учетом входного аттенюатора), В | 20 |
| Электронный аттенюатор входного сигнала, дБ | 20 |
| Диапазон регулировки АРУ, дБ | 40 |
| Входное сопротивление при симметричном (сбалансированном) подключении, кОм | 100 |
| Входное сопротивление при несимметричном подключении, кОм | 50 |
| ИМПУЛЬСНАЯ РЕФЛЕКТОМЕТРИЯ (РЕЖИМ «ЧАСТОТНАЯ РЕФЛЕКТОМЕТРИЯ») | |
| Дальность действия (для Кv=1.5), м | 0 - 6400 |
| Дальность обзора (для Кv=1.5), м | 25; 50; 100; 250; 500; 1000; 6400 |
| Динамический диапазон отображения амплитуд, дБ | 100, не менее |
| Выходное сопротивление, Ом | 50 |
| Погрешность измерения дальности, не более, % | 0.2 |
| Диапазон установки коэффициентов укорочения (Kv) | 1.0-3.0 с шагом 0.01 |
| РЕЖИМ ЦИФРОВОГО МУЛЬТИМЕТРА (РЕЖИМ «ЭЛЕКТРОТЕХНИЧЕСКИЕ ИЗМЕРЕНИЯ») | |
| Напряжение постоянного тока, В | 0.001 - 100 |
| Напряжение переменного тока, В | 0.001 - 100 |
| Напряжение низкочастотного тока, В | 0.001 - 2 |
| Напряжение высокочастотного тока, В | 0.01 - 1 |
| Сопротивление постоянному току, Ом | 10-1 - 108 |
| Емкость, Ф | 10-11 – 10-4 |
| Диапазон измерения модуля комплексного сопротивления, Ом | 100 – 108 |
| Диапазон измерения коэффициента гармонических искажений | 10-3 – 100 |
| РЕЖИМ «КЦП-АЭП» | |
| Диапазон частот входного сигнала, Гц | 100 – 12000 |
| Полоса обзора, кГц | 0.04; 0.4; 12 |
| Полоса разрешения, Гц | 0.1; 1; 30 |
| Дискретность перестройки центральной частоты входного сигнала, Гц | 1 |
| Максимальная чувствительность (при отношении сигнал/шум 10 дБ), нВ/Гц | 300, не более |
| Максимальное напряжение входного сигнала, В | 1 |
| Электронный аттенюатор входного сигнала, дБ | 0; 20 |
| Предварительный усилитель входного сигнала, дБ | 0; 20; 40 |
| Входное сопротивление при несимметричном подключении, кОм | 50 |
| МОДУЛЬ «КОММУТАТОР СИГНАЛОВ» | |
| Полоса пропускания входного сигнала (по уровню минус 3 дБ), МГц | 0 – 100 |
| Максимально допустимое напряжение переменного тока на входном разъеме «AC IN», Вэфф | 380 |
| Максимально допустимое напряжение переменного тока на входном разъеме «LAN/TEL», Вэфф | 250 |
| Максимальное напряжение изоляции гальванической развязки, В | 1500 |
| Диапазон перестройки напряжения смещения (без нагрузки), В | ± 17 |
| Точность перестройки напряжения смещения, В | 1 |
| Выходное сопротивление источника смещения, Ом | 1000 |
| Электронный аттенюатор входного сигнала, дБ | 0; 20 |
| МОДУЛЬ «ТОНАЛЬНЫЙ ГЕНЕРАТОР» | |
| Форма выходного сигнала | синус |
| Диапазон частот выходного сигнала, Гц | 63 – 11300 |
| Минимальный шаг перестройки частоты выходного сигнала, Гц | 1 |
| Напряжение выходного сигнала, дБВ | от 0 до минус 30 |
| Минимальный шаг перестройки уровня выходного сигнала, дБВ | 6 |
| Выходное сопротивление, Ом | 50 |
| Максимальный уровень акустического давления (при использовании акустической системы «ПРИБОЙ», 1 м, 1000 Гц), дБ | 104, не менее |
| ОБЩИЕ ХАРАКТЕРИСТИКИ ОСНОВНОГО БЛОКА КОМПЛЕКСА | |
| Напряжение питания от сети переменного тока, В | 100 - 240 |
| Потребляемая мощность, Вт | 160, не более |
| Габариты основного блока, мм | 474 × 415 × 149 |
| Вес основного блока прибора, кг | 12 |
