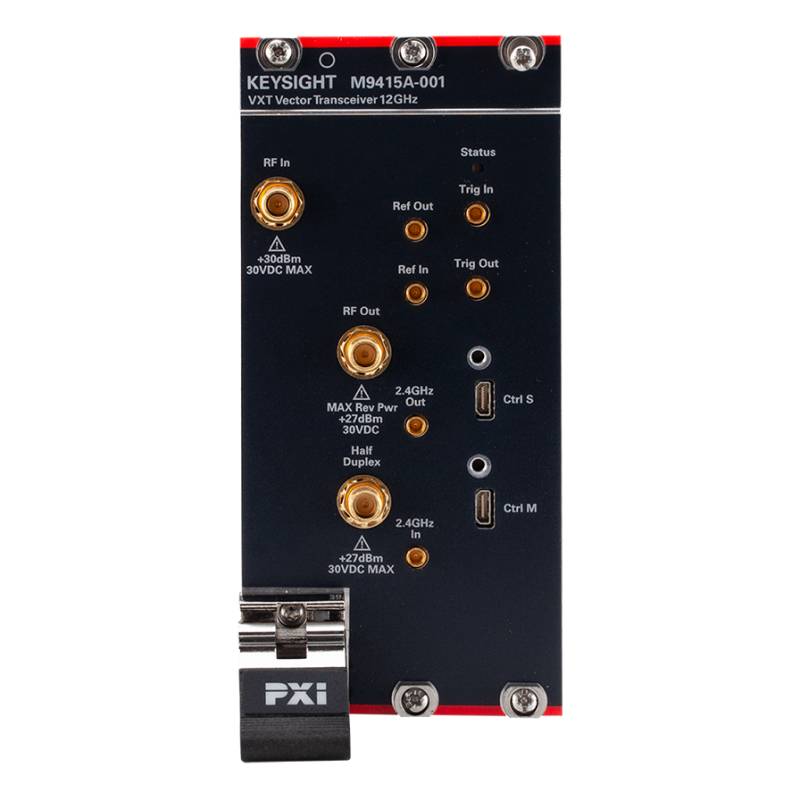

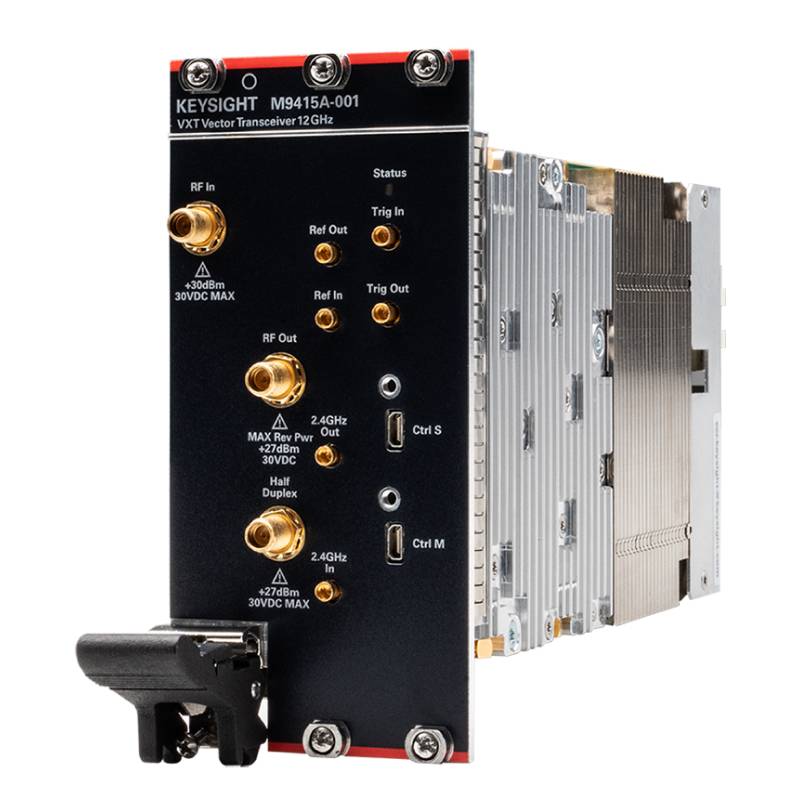

Векторный приёмопередатчик VXT Keysight M9415A-F06 PXIe (от 380 МГц до 6 ГГц) (демонстрационный)

Векторный приёмопередатчик VXT Keysight M9415A-F06 представляет собой высокопроизводительное решение, ориентированное на разработку, тестирование и валидацию современных беспроводных систем, включая стандарты 5G NR, Wi-Fi 6/6E/7, а также другие широкополосные технологии. Устройство объединяет в себе функции векторного анализатора и векторного генератора сигналов, что позволяет проводить комплексные измерения и генерацию сигналов в едином корпусе, экономя пространство на рабочем месте и упрощая интеграцию в автоматизированные тестовые системы. Диапазон частот приёмопередатчика охватывает спектр от 380 МГц до 6 ГГц, что делает его универсальным инструментом для работы с большинством современных радиочастотных приложений, включая сотовую связь, спутниковую навигацию, IoT-устройства и системы передачи данных.

Одним из ключевых преимуществ прибора является широкая полоса анализа и генерации сигналов, достигающая 1200 МГц, что позволяет обрабатывать даже самые сложные модулированные сигналы, характерные для 5G FR1. Глубина памяти для хранения I/Q-данных составляет до 512 Мвыб, обеспечивая возможность длительной записи сигналов без потери детализации, что особенно важно при анализе нестационарных или редко возникающих событий. Входные и выходные порты поддерживают высокие уровни мощности — до +27 дБм на входе и до +25 дБм на выходе (с опцией 1EA), что позволяет тестировать устройства без дополнительных усилителей или аттенюаторов в большинстве сценариев.

Точность измерений обеспечивается низкой абсолютной погрешностью уровня — менее ±0,7 дБ для анализатора и менее ±0,6 дБ для генератора, а также исключительно низким уровнем собственных шумов, не превышающим –161 дБм. Это позволяет уверенно работать с маломощными сигналами, сохраняя высокую динамическую точность. Фазовый шум на уровне –130 дБн/Гц (приём) и –133 дБн/Гц (передача) на частоте 1 ГГц с отстройкой 10 кГц свидетельствует о высокой стабильности генератора и чувствительности приёмника, что критично для оценки параметров модуляции и спектральной чистоты.

Прибор демонстрирует выдающиеся показатели модуляции: для сигнала 5G NR с полосой 400 МГц значение EVM не превышает 0,50% на приёме и 0,42% на передаче, что соответствует самым строгим требованиям стандарта. Уровень побочных излучений в соседнем канале (ACPR) не хуже –51 дБ, что подтверждает высокую линейность выходного тракта и минимальные интермодуляционные искажения. Неравномерность АЧХ в полосе модуляции не превышает 0,95 дБ, что гарантирует точное воспроизведение и анализ формы сигнала без искажений амплитудной характеристики.

Гармонические искажения на выходе находятся на уровне ниже –38 дБ, что обеспечивает чистоту генерируемых сигналов даже при высоких уровнях мощности. Возможность программного управления и интеграции с ПО Keysight PathWave делает прибор гибким инструментом для автоматизации тестов, моделирования реальных условий эфира и отладки протоколов физического уровня. VXT M9415A-F06 — это профессиональное решение для инженеров, работающих на переднем крае беспроводных технологий, где требуются максимальная точность, широкая полоса и надёжность в условиях интенсивной разработки.
