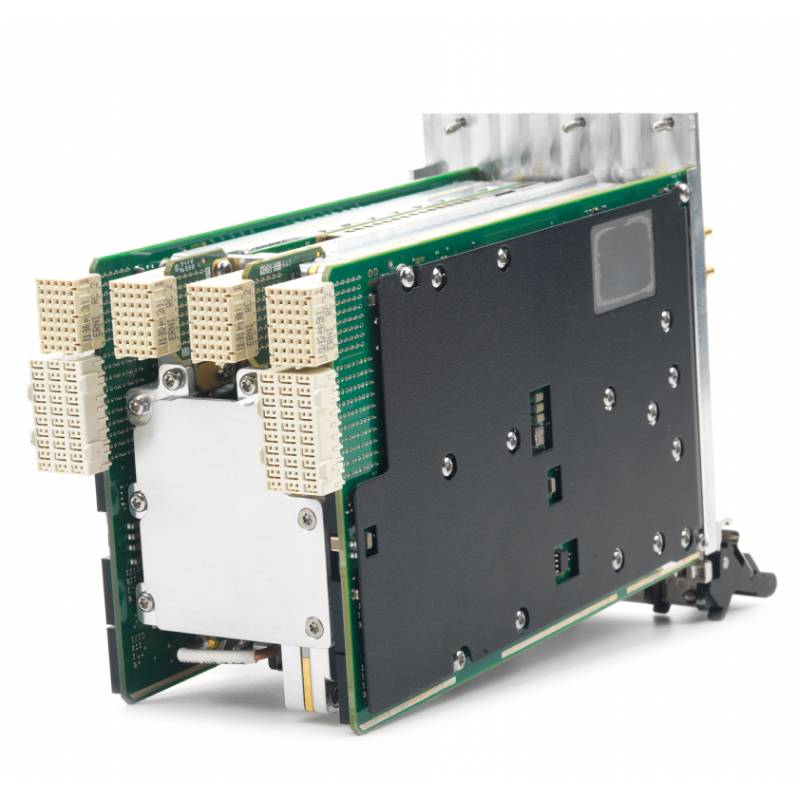

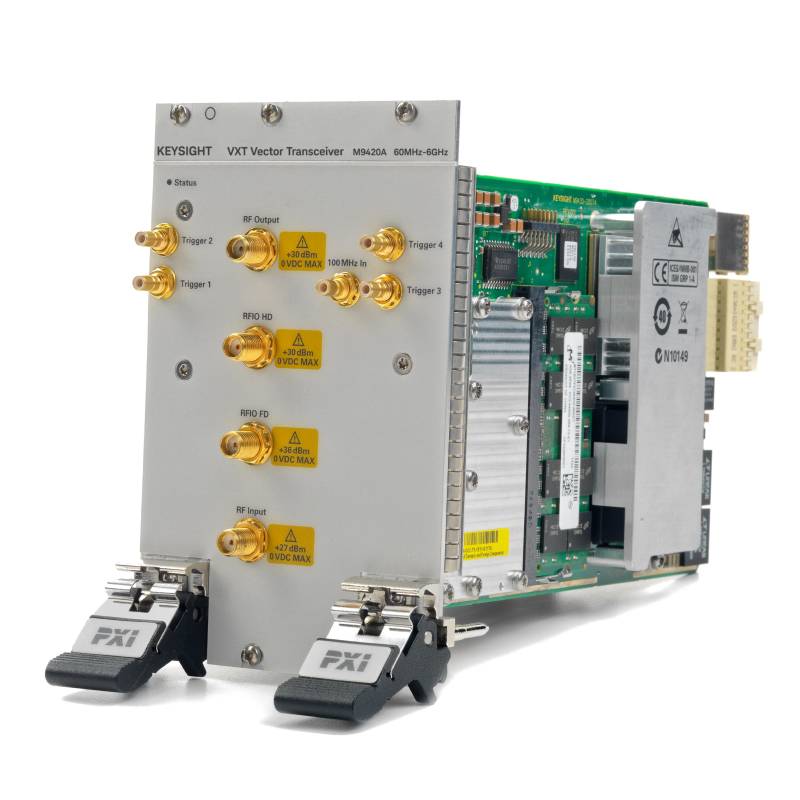

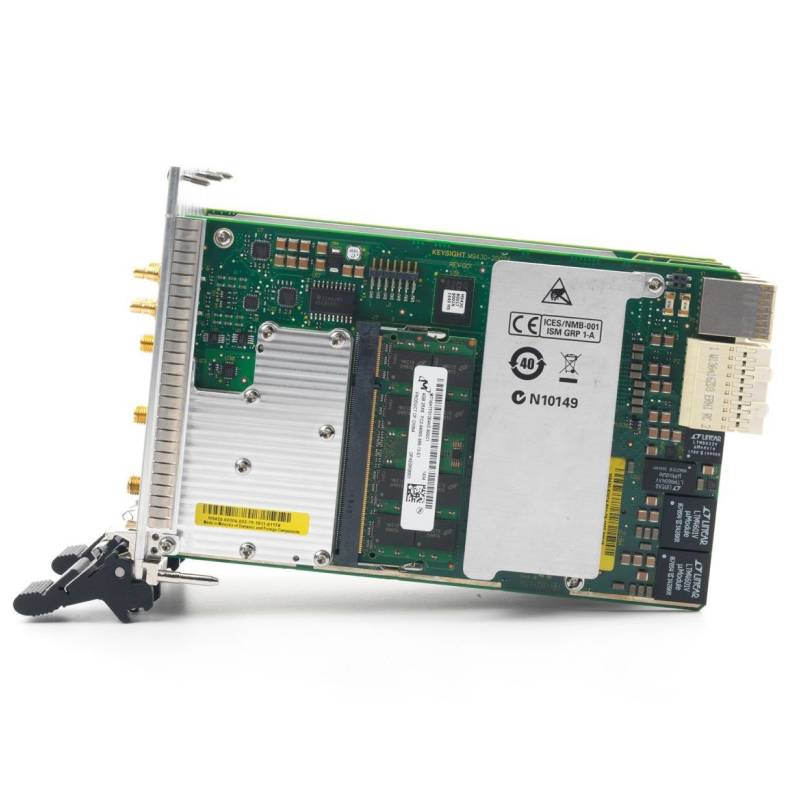

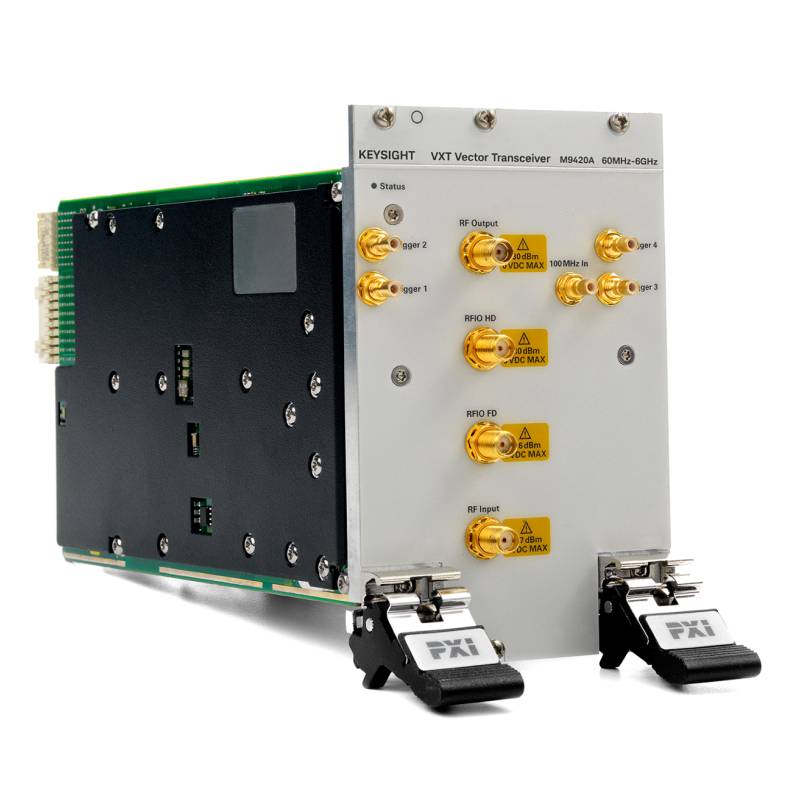

Векторный приёмопередатчик Keysight M9420A-504 представляет собой высокоинтегрированное решение формата PXIe, объединяющее в одном компактном модуле прецизионный генератор сигналов и высокоточный анализатор спектра. Его универсальность и выдающиеся технические характеристики делают его незаменимым инструментом для разработки и тестирования современных беспроводных систем, работающих в диапазоне от 60 МГц до 3,8 ГГц.
В режиме генерации сигналов модуль обеспечивает исключительную чистоту спектра, что подтверждается низким фазовым шумом: –112 дБн/Гц на частоте 900 МГц при отстройке 10 кГц. Это позволяет генерировать высококачественные сигналы с минимальными искажениями. Широкая полоса модуляции I/Q в 160 МГц поддерживает создание сложных широкополосных сигналов современных стандартов связи, включая 5G NR. Высокая точность установки уровня выходного сигнала (±0,20 дБ) и широкий динамический диапазон мощности от –120 до +25 дБм предоставляют инженерам гибкость при настройке тестовых сценариев. Отличные линейные характеристики усилителя демонстрируются коэффициентом ACLR на уровне –65/–70 дБн для сигналов LTE и W-CDMA.
В качестве анализатора M9420A-504 предлагает столь же впечатляющие возможности. Его полоса анализа в 160 МГц позволяет захватывать и детально изучать широкополосные сигналы. Точность измерений мощности обеспечивается низкой погрешностью ±0,20 дБ. Ключевым показателем для оценки качества цифровой модуляции является остаточная векторная ошибка (EVM), и здесь модуль показывает превосходные результаты: всего 0,8% для сигналов LTE, что критически важно для проверки устройств с высокоскоростной передачей данных. Высокая линейность приёмного тракта подтверждается отличными показателями ACLR.
Благодаря своей архитектуре и совместимости с шасси PXIe Hybrid, M9420A-504 является идеальным ядром для построения высокопроизводительных многоканальных тестовых систем MIMO, обеспечивая синхронизацию нескольких модулей и значительную экономию пространства. Это решение идеально подходит для задач сквозного тестирования беспроводных устройств, где требуется одновременная генерация и анализ сигналов с высочайшим уровнем точности и повторяемости результатов.
Дополнительно могут быть встроены опции повышения технических характеристик:
- M9420A/1A-B40 Ширина полосы частот модуляции 40 МГц (станд. комплектация)
- M9420A/1A-B85 Ширина полосы частот модуляции 80 МГц
- M9420A/1A-B1X Ширина полосы частот модуляции 160 МГц
- M9420A/1A-M02 Глубина памяти 256 Мвыб (станд. комплектация)
- M9420A/1A-1EA Высокая выходная мощность
- M9420A-FDX Полнодуплексный порт
- M9420A/1A-HDX Полудуплексный порт
- M9421A-MMO Истинное измерение сигналов систем MIMO (M9421A)
- M9421A-MTS Синхронизация нескольких тестеров для измерения сигналов систем MIMO; требуется опция MMO (M9421A)
- M9420A/1A-UK6 Сертификат коммерческой калибровки с данными испытаний
- M9420A/1A-PS1 Быстрое тестирование усилителей мощности
- M9420A/1A-M05 Глубина памяти 512 Мвыб
| Аппаратные средства: генерация сигналов | |
| Диапазон частот | От 60 МГц до 3,8 ГГц |
| Полоса частот модуляции | Полоса частот I/Q-сигналов: 160 МГц |
| Фазовый шум | –112 дБн/Гц, тип. (900 МГц, отстройка 10 кГц) |
| Погрешность уровня выходного сигнала | ± 0,20 дБ, тип. (1 ГГц) |
| Выходная мощность | От –120 до +25 дБм |
| Коэффициент утечки мощности в соседний канал (ACLR) | –65/–70 дБн, ном. (для сигналов LTE/W-CDMA) |
| Совместимость со слотами шасси | PXIe Hybrid, PXIe |
| Аппаратные средства: анализ сигналов | |
| Диапазон частот | От 60 МГц до 3,8 ГГц |
| Полоса анализа | Полоса частот I/Q-сигналов: 160 МГц |
| Фазовый шум | –111 дБн/Гц, тип. (900 МГц, отстройка 10 кГц) |
| Погрешность измерения уровня | ± 0,20 дБ, тип. (1 ГГц) |
| Остаточный модуль вектора ошибки (EVM) | 0,8/0,85%, тип. (для сигналов LTE/W-CDMA) |
| Коэффициент утечки мощности в соседний канал (ACLR) | –60/–65 дБн, тип. (для сигналов LTE/W-CDMA) |
| Совместимость со слотами шасси | PXIe Hybrid, PXIe |
