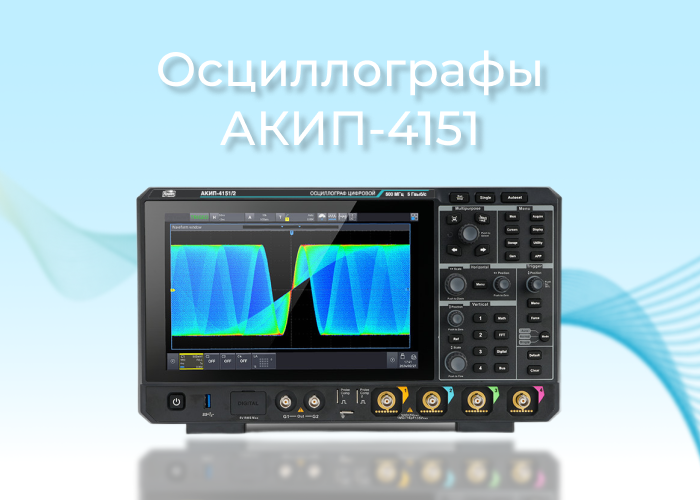

Утвержден новый тип средств измерений: цифровые осциллографы АКИП-4151 с расширенными возможностями анализа

Технические характеристики и модельный ряд

Серия представлена двумя модификациями: АКИП-4151/1 и АКИП-4151/2. Обе комплектуются четырьмя аналоговыми каналами, при этом первая модель обладает полосой пропускания 350 МГц, а вторая — расширенной до 500 МГц. Подобные характеристики делают оборудование незаменимым для прецизионных измерений в высокочастотных диапазонах, что востребовано в сферах телекоммуникаций, автомобилестроения и R&D.

Значительным преимуществом серии является высочайшая частота дискретизации — до 5 ГГц, что гарантирует бескомпромиссную точность захвата даже самых кратковременных сигналов. Глубина памяти объемом 500 МБ позволяет работать с масштабными массивами данных, а система визуализации с 256 градациями яркости (или цвета) обеспечивает детальное отображение частоты возникновения событий, значительно облегчая анализ сложных форм сигналов.

Производительность и специализированные режимы

Одной из ключевых особенностей является исключительная скорость обновления waveforms: стандартные 800 000 осциллограмм/с, которая в режиме сегментированной развертки возрастает до 2 000 000 осц/с. Это критически важно для детектирования и анализа редких и аномальных событий. Арсенал режимов сбора данных включает выборку, пиковый детектор (разрешение до 1 нс), усреднение (2–8192 точек) и ERES — функцию повышения разрешающей способности АЦП.

Для реконструкции сигналов применяются интерполяционные алгоритмы Sin(x)/x и линейный, обеспечивающие точное восстановление формы волны. Встроенные инструменты предлагают более 50 видов автоматических измерений, статистическую обработку, построение гистограмм и курсорные замеры. Режим сегментированной памяти позволяет сохранять до 80 000 сегментов с минимальной паузой между ними (<1 мкс), что идеально для анализа пакетных и последовательных данных.

Расширенный функционал и аналитика

Модельный ряд оснащен продвинутым математическим аппаратом, включающим базовые операции (сложение, вычитание, умножение), цифровые фильтры, логические операции и редактор формул для создания пользовательских алгоритмов. Мощный анализатор спектра на основе быстрого преобразования Фурье (БПФ) работает с записями длиной до 4 млн точек.

Дополнительные режимы, такие как масштабируемое окно, самописец и XY, расширяют возможности отображения. Широкий набор поддерживаемых протоколов декодирования (RS232/UART, I2C, SPI, а также опционные CAN, LIN, FlexRay, MIL-STD-1553B, ARINC429 и др.) делает прибор универсальным решением для отладки любых цифровых интерфейсов.

Эргономика и коммуникации

Оборудование поддерживает множество интерфейсов для подключения: USB (хост/устройство), LAN и Wi-Fi. Видеовыход HDMI позволяет дублировать изображение на внешний монитор. Удаленное управление реализовано через протокол SCPI, LAN с встроенным веб-сервером, что упрощает интеграцию в АТС. Управление осуществляется через емкостный Multi-touch дисплей диагональю 25,65 см (разрешение 1280x800), обеспечивающий интуитивный пользовательский опыт.

Рыночные перспективы и значение

Включение осциллографов АКИП-4151 в Госреестр СИ подтверждает соответствие продукции высочайшим стандартам точности и надежности. Долгосрочное свидетельство (до 2030 г.) создает уверенность в качестве и стабильности приборов, открывая им дорогу в научные институты, сертифицированные производства и вузы.

Эксперты расценивают данное событие как серьезный шаг к импортозамещению в сегменте высокотехнологичного контрольно-измерительного оборудования. Ожидается, что спрос на осциллографы серии АКИП-4151 будет расти в таких областях, как интернет вещей (IoT), автомобильная электроника и «умные» производства.
