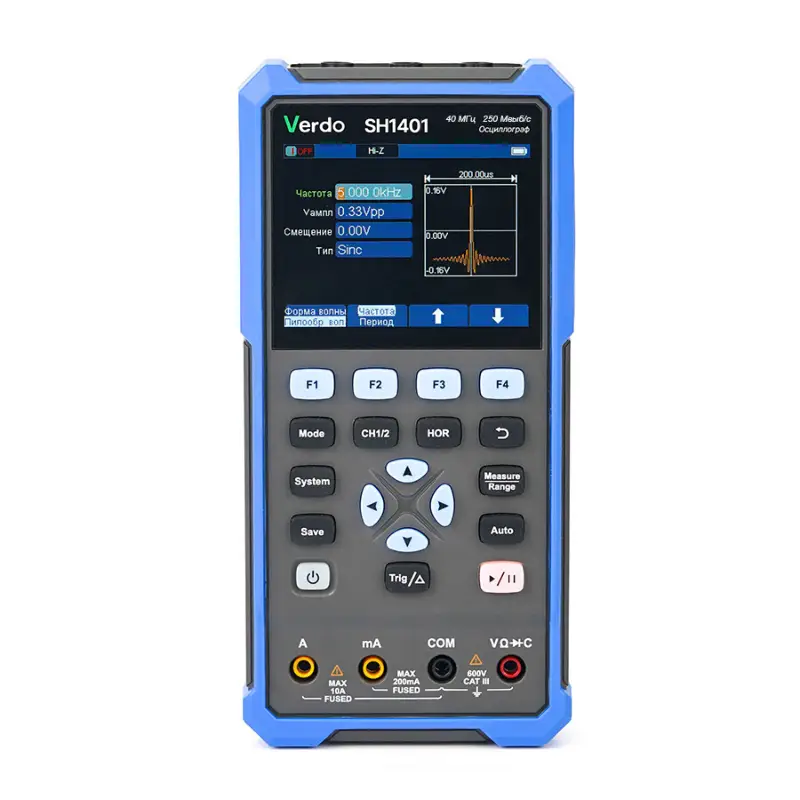

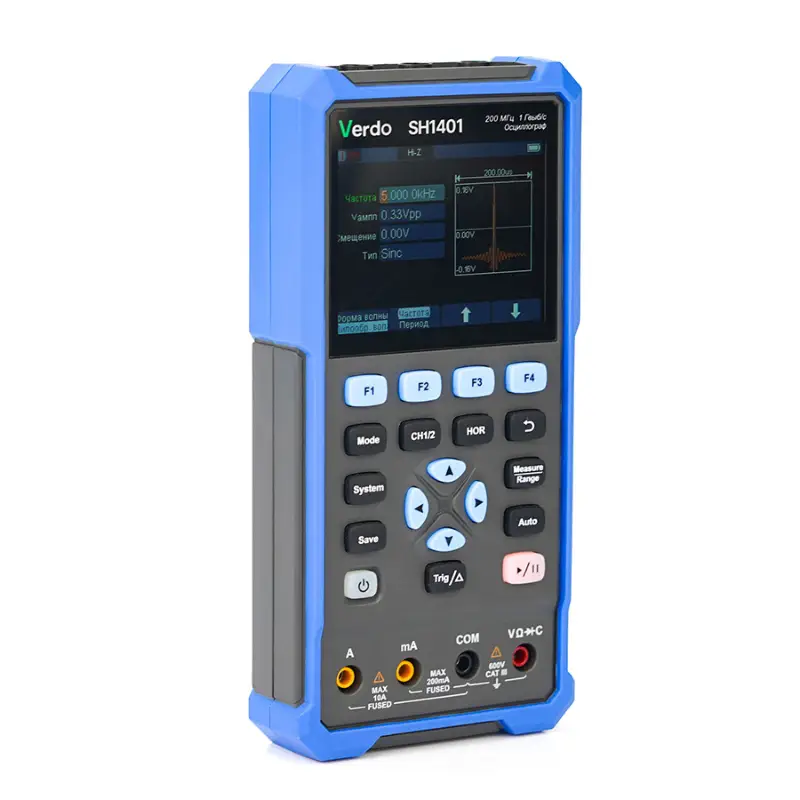

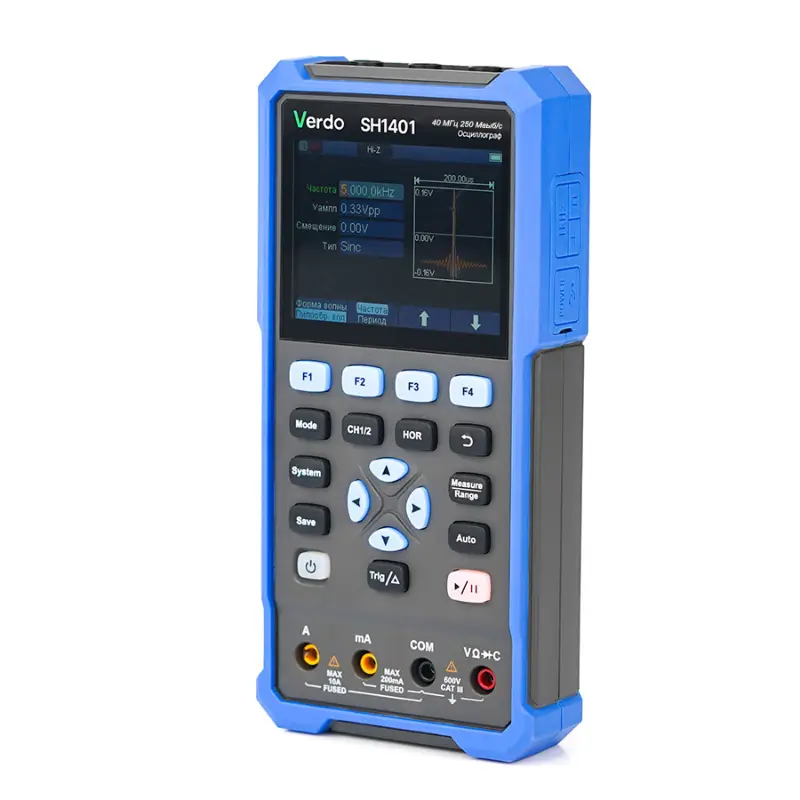

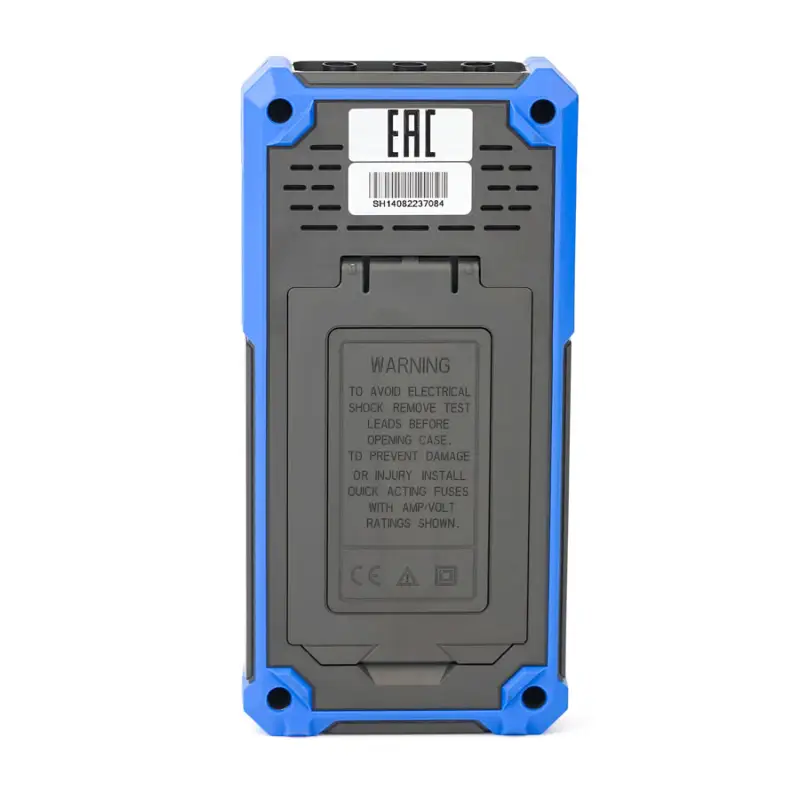

Осциллограф-мультиметр VERDO SH1401 представляет собой современное универсальное измерительное устройство, сочетающее функции цифрового мультиметра и двухканального осциллографа. Он предназначен для широкого круга задач в области электроники, электромонтажа и сервисного обслуживания, предлагая инженерам и техническим специалистам высокую точность, надежность и компактность в одном приборе. Устройство официально включено в Государственный реестр средств измерений РФ под номером 90667-23, что подтверждает его соответствие требованиям метрологии и допускает к использованию в профессиональной деятельности.
Благодаря полосе пропускания 40 МГц и частоте дискретизации 250 мегавыборок в секунду VERDO SH1401 способен эффективно анализировать формы сигналов в высокочастотных цепях. Два независимых канала позволяют одновременно наблюдать и сравнивать параметры различных участков схем, что существенно ускоряет диагностику неисправностей. Цифровая часть прибора, функционирующая как мультиметр, обладает высокой точностью измерений, чему способствует дисплей с разрешением 19999 отсчётов. Диагональ экрана 3,5 дюйма обеспечивает хорошую читаемость графиков и цифровых значений даже при сложных измерениях.
Особенностью модели является поддержка TrueRMS, что гарантирует корректные измерения переменного напряжения и тока даже при искажённой форме сигнала. VERDO SH1401 способен измерять постоянное напряжение до 1000 В и переменное — до 750 В, а также токи обеих полярностей до 10 ампер. Встроенные функции прозвонки и диодного теста облегчают повседневные задачи ремонта и наладки электронных устройств. Кроме того, прибор может измерять ёмкость от 1 нФ до 2 мФ и сопротивление в диапазоне от 1 Ом до 100 МОм, что делает его незаменимым инструментом для радиомонтажников и схемотехников. Подключение к ПК осуществляется через интерфейс USB, что позволяет сохранять данные и использовать дополнительные функции анализа.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Портативный |
|
Номер записи в ГосРеестре СИ
|
90667-23 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
40 МГц |
|
Макс. измеряемое пост. напр.
|
1000 В |
|
Макс. измеряемое перем. напр.
|
750 В |
|
Максимальный измеряемый постоянный ток
|
10 А |
|
Максимальный измеряемый переменный ток
|
10 А |
|
Кол-во отсчётов дисплея
|
19999 |
|
Диапазон измерения ёмкости
|
1 нФ ... 2 мФ |
|
Частота дискретизации
|
250 Мвыб/с |
|
Диагональ дисплея, дюйм
|
3,5" |
|
Интерфейс
|
USB |
|
Питание
|
Аккумулятор 18650 - 2 шт., 100-240 В |
|
TrueRMS
|
Да |
|
Диапазон измерения сопротивления
|
1 Ом ... 100 МОм |
|
Прозвонка
|
Да |
|
Диодный тест
|
Да |
|
Тип дисплея
|
Цветной ЖК |
|
Разрешение дисплея
|
320 x 240 |
|
Гарантия, (мес)
|
36 |
|
Дополнительные функции
|
Мультиметр |

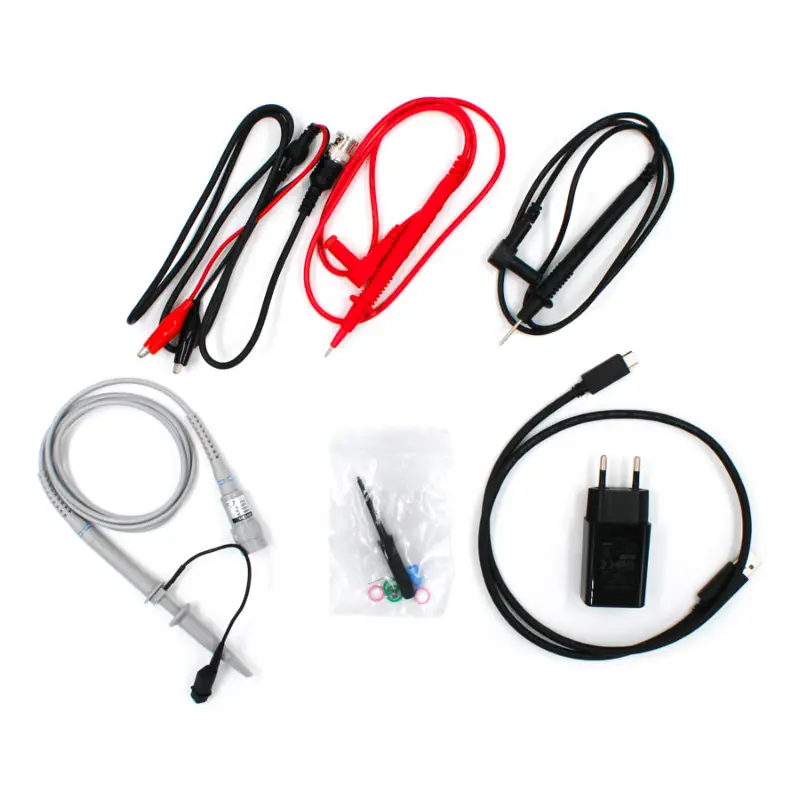

- Осциллограф-мультиметр
- Адаптер питания
- USB-кабель
- Пассивный щуп
- Кабель с зажимом-«крокодилом»
- Набор щупов к мультиметру (один красный и один черный)
- Инструмент для регулировки щупов
| Система вертикального отклонения аналоговых каналов | ||
| Верхняя частота полосы пропускания | 40 МГц | |
| Время нарастания фронта (типичное) | ≤ 8 нс | |
| Вход | Аппаратное ограничение полосы пропускания | 20 МГц |
| Входное сопротивление | 1 МΩ±2%, параллельно с 16 пФ±10 пФ | |
| Макс. входное напряжение, (для 1 МОм) | 400 В (DC + AC пик) | |
| Чувствительность по вертикали | от 1 мВ/дел. до 10 В/дел. | |
| Коэффициент затухания пробника | 1X - 10000X | |
| Режимы входа | Связь по постоянному току, связь по переменному току(≥10 Гц@-3дБ), земля | |
| Смещение | 6 делений | |
| Пределы допускаемой относительной погрешности коэффициента отклонения, % | ±3,0% | |
| Погрешность по постоянному току в режиме усреднения (типично) | Разница по напряжению между любыми двумя средними значениями осциллограмм ≥16, полученных при одинаковой настройке осциллографа и условиях окружающей среды (△V): | ± (3% Показания + 0,05 дел) |
| Режимы захвата данных | Выборка | Последовательный захват выборок |
| Обнаружение пиковых значений | Захват глитчей | |
| Макс. скорость захвата осциллограмм | 10 000 осциллограмм/с | |
| Разрешение по вертикали | 8 бит | |
| Диапазон частот дискретизации | 0,25 Выб/с - 250 Мвыб/с | |
| Интерполяция | Sin(x))/x | |
| Система горизонтального отклонения каналов | ||
| Диапазон скорости развертки | 5 нс/деление – 1000 с/деление с шагом 1-2-5 | |
| Пределы допускаемой относительной погрешности измерения длинных временных интервалов | ±100x10-6 | |
| Максимальная длина записи | 8К | |
| Система запуска | ||
| Источники запуска | Канал CH1, CH2 | |
| Параметры запуска | Диапазон уровня триггера | ±4 деления от центра экрана |
| Точность уровня триггера (типичная) | ±0,3 дел | |
| Cмещение точки запуска | В соответствии с длиной записи и временной разверткой | |
| Тип запуска | Запуск по фронту | Подъем, Падение |
| Режимы запуска | Автоматический, ждущий и однократный | |
| Частотомер | 4 ½ разрядов. Измерение частоты входного сигнала путем измерения частоты запуска по каналу. | |
| Диапазон частот составляет от 2 Гц до полной полосы пропускания | ||
| Система хранения данных | ||
| Место хранения данных | Внутренняя память – до 4 осциллограмм (формат .BIN), 4 настроек, 4 копии экрана, 4 файла формата CSV | |
| Измерение параметров сигнала | ||
| Курсоры | Время, амплитуда, время+ амплитуда | |
| Автоматизированные измерения | Измеряется до12 параметров, до 6 из которых можно вывести на экран одновременно. Для всех моделей возможно измерение следующих параметров: Период, частота, среднее значение, размах, максимальное значение, минимальное значение, амплитуда. Для приборов SH1407 и SH1408 возможно дополнительно измерять: среднеквадратичное значение, скорость нарастания, скорость спада, ширину импульса (положительная) , ширину импульса (отрицательная). | |
| ПО для передачи данных в ПК | ||
| USB | ПО позволяет отображать осциллограммы на экране компьютера, позволяет сохранять данные проводимых измерений в виде файла в формате *.bin, а также сохранять снимки экрана прибора и проводить курсорные измерения отображаемых осциллограмм. Управление прибором посредством команд SCPI. | |
| Мультиметр | ||
| Полная шкала | 4 ½ разряда (макс. 19999 отсчетов) | |
| Тестирование диодов | 0 В - 2 В | |
| Входное сопротивление | До 10 МОм | |
| Прозвонка | <50 Ом - звуковой сигнал | |
| Емкость | 20нФ – 2 мФ: ± (3%+10 е.м.р.) Примечание: Сокращение «е.м.р.» означает «единиц младшего разряда» | |
| Напряжение |
DCV: 200мВ ± (0,5% +10 е.м.р.), 2 В, 20 В, 200 В,1000 В ± (0,3% +5 е.м.р.) ACV (True RMS): 200 мВ, 2 В, 20 В, 200 В: ± (0,8% +10 е.м.р.), 750 В: ± (1%+10 е.м.р.) Частота: 40 … 1000 Гц |
|
| Ток |
DCA: 0,2 А, ± (0,8% +10 е.м.р.), 10 A: ± (2,5% +10 е.м.р.) ACA: 0,2 А, ± (1% +10 е.м.р.), 10 A: ± (2,8% +10 е.м.р.) |
|
| Сопротивление |
200 Ом (0,8% +10 е.м.р.) 2 кОм (0,8% +5 е.м.р.) 20кОм ~ 2 МОм (0,8% +3 е.м.р.) 20 MОм: ± (1% +3 е.м.р.) 100 MОм: ± (5% +10е.м.р.) |
|
| Дополнительный функционал |
Режим относительных измерений Ручной и автоматический выбор диапазонов измерений Режим удержания показаний |
|
| Характеристики дисплея | ||
| Тип дисплея | Жидкокристаллический цветной TFT дисплей с диагональю 3,5 дюймов (8,9 см), 65536 цветов | |
| Разрешение | 320x240 | |
| Координатная сетка | Сетка 8 делений по вертикали на 12 делений по горизонтали | |
| Формат |
YT XY |
|
| Порты ввода-вывода | ||
| USB-хост-порт | Поддерживает сохранение осциллограмм, настроек, картинок, запись самописца вольтметра на внешнее устройство USB-памяти | |
| V/Ω/A/-II- | Вход мультиметра | |
| COM | Общий вход мультиметра-регистратора | |
| Компенсатор пробника | Амплитуда 3,3 В, частота 1 кГц | |
| Источник питания | ||
| Тип питания | Сетевое (через адаптер) или с помощью аккумулятора | |
| Сетевое напряжение источника питания | Переменное напряжение 100 - 240 Вскз 50/60 Гц САТ II | |
| Питание на входе в прибор | Постоянное напряжение 5 В, 2 А | |
| Предохранитель | 2 A, класс T, 250 В | |
| Аккумулятор | тип 18650 x 2, (3,7 В, 2200 мА/ч) | |
| Общие характеристики | ||
| Рабочая температура (нормальные условия) | 15 … 25°C | |
| Температура хранения | -20 … 60°C | |
| Относительная влажность | 30 … 80% | |
| Атмосферное давление | от 84 до 106 кПа | |
| Электромагнитная совместимость | Соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» | |
| Габаритные размеры (ДxВxШ) | 198 x 96 x 38 мм | |
| Вес | Не более 0,6 кг (без аксессуаров) | |
